10.2 非线性二分类实现
10.2 非线性二分类实现⚓︎
10.2.1 定义神经网络结构⚓︎
首先定义可以完成非线性二分类的神经网络结构图，如图10-6所示。

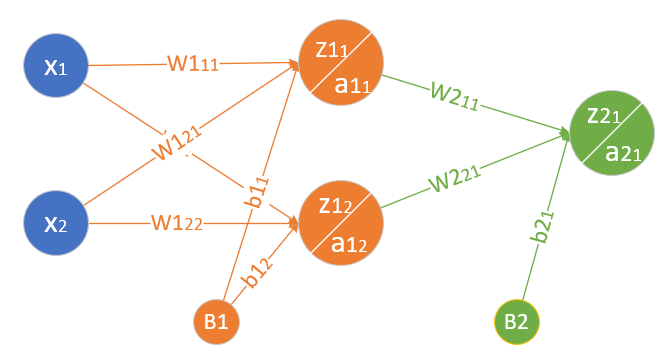

图10-6 非线性二分类神经网络结构图
- 输入层两个特征值x_1,x_2 $$ X=\begin{pmatrix} x_1 & x_2 \end{pmatrix} $$
- 隐层2\times 2的权重矩阵W1 $$ W1=\begin{pmatrix} w1_{11} & w1_{12} \\ w1_{21} & w1_{22} \end{pmatrix} $$
- 隐层1\times 2的偏移矩阵B1
B1=\begin{pmatrix}
b1_{1} & b1_{2}
\end{pmatrix}
- 隐层由两个神经元构成 $$ Z1=\begin{pmatrix} z1_{1} & z1_{2} \end{pmatrix} $$ $$ A1=\begin{pmatrix} a1_{1} & a1_{2} \end{pmatrix} $$
-
输出层2\times 1的权重矩阵W2 $$ W2=\begin{pmatrix} w2_{11} \\ w2_{21}
\end{pmatrix} $$ -
输出层1\times 1的偏移矩阵B2
B2=\begin{pmatrix}
b2_{1}
\end{pmatrix}
- 输出层有一个神经元使用Logistic函数进行分类 $$ Z2=\begin{pmatrix} z2_{1} \end{pmatrix} $$ $$ A2=\begin{pmatrix} a2_{1} \end{pmatrix} $$
对于一般的用于二分类的双层神经网络可以是图10-7的样子。

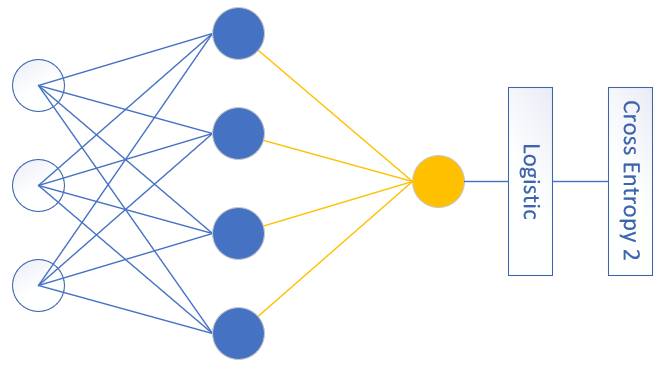

图10-7 通用的二分类神经网络结构图
输入特征值可以有很多，隐层单元也可以有很多，输出单元只有一个，且后面要接Logistic分类函数和二分类交叉熵损失函数。
10.2.2 前向计算⚓︎
根据网络结构，我们有了前向计算过程图10-8。

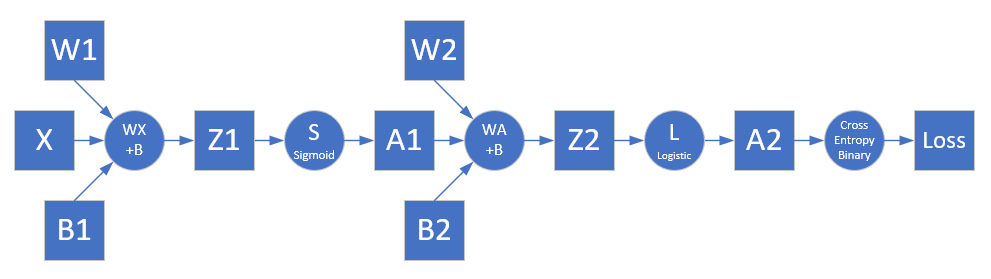

图10-8 前向计算过程
第一层⚓︎
- 线性计算
z1_{1} = x_{1} w1_{11} + x_{2} w1_{21} + b1_{1}
$$
$$
z1_{2} = x_{1} w1_{12} + x_{2} w1_{22} + b1_{2}
$$
$$
Z1 = X \cdot W1 + B1
- 激活函数
a1_{1} = Sigmoid(z1_{1})
$$
$$
a1_{2} = Sigmoid(z1_{2})
$$
$$
A1=\begin{pmatrix}
a1_{1} & a1_{2}
\end{pmatrix}=Sigmoid(Z1)
第二层⚓︎
- 线性计算
z2_1 = a1_{1} w2_{11} + a1_{2} w2_{21} + b2_{1}
$$
$$
Z2 = A1 \cdot W2 + B2
- 分类函数
a2_1 = Logistic(z2_1)$$
$$A2 = Logistic(Z2)
损失函数⚓︎
我们把异或问题归类成二分类问题，所以使用二分类交叉熵损失函数：
loss = -Y \ln A2 + (1-Y) \ln (1-A2) \tag{12}
在二分类问题中，Y,A2都是一个单一的数值，而非矩阵，但是为了前后统一，我们可以把它们看作是一个1\times 1的矩阵。
10.2.3 反向传播⚓︎
图10-9展示了反向传播的过程。

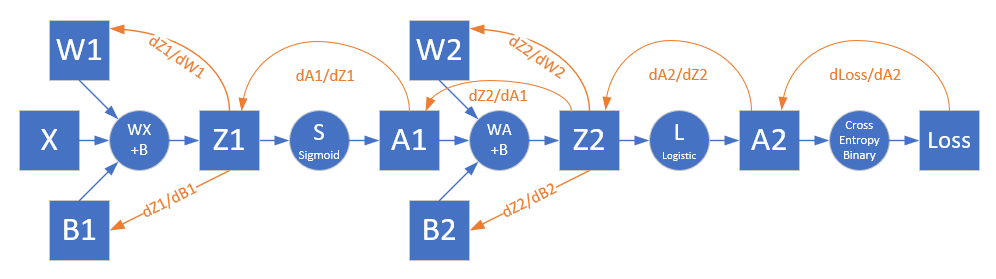

图10-9 反向传播过程
求损失函数对输出层的反向误差⚓︎
对损失函数求导，可以得到损失函数对输出层的梯度值，即图10-9中的Z2部分。
根据公式12，求A2和Z2的导数（此处A2,Z2,Y可以看作是标量，以方便求导）：
\begin{aligned}
\frac{\partial loss}{\partial Z2}&=\frac{\partial loss}{\partial A2}\frac{\partial A2}{\partial Z2} \\\\
&=\frac{A2-Y}{A2(1-A2)} \cdot A2(1-A2) \\\\
&=A2-Y \rightarrow dZ2
\end{aligned}
\tag{13}
求W2和B2的梯度⚓︎
\begin{aligned}
\frac{\partial loss}{\partial W2}&=\begin{pmatrix}
\frac{\partial loss}{\partial w2_{11}} \\\\
\frac{\partial loss}{\partial w2_{21}}
\end{pmatrix}
=\begin{pmatrix}
\frac{\partial loss}{\partial Z2}\frac{\partial z2}{\partial w2_{11}} \\\\
\frac{\partial loss}{\partial Z2}\frac{\partial z2}{\partial w2_{21}}
\end{pmatrix}
\\\\
&=\begin{pmatrix}
dZ2 \cdot a1_{1} \\\\
dZ2 \cdot a1_{2}
\end{pmatrix}
=\begin{pmatrix}
a1_{1} \\\\ a1_{2}
\end{pmatrix}dZ2
\\\\
&=A1^{\top} \cdot dZ2 \rightarrow dW2
\end{aligned}
\tag{14}
$$
$$\frac{\partial{loss}}{\partial{B2}}=dZ2 \rightarrow dB2 \tag{15}
求损失函数对隐层的反向误差⚓︎
\begin{aligned}
\frac{\partial{loss}}{\partial{A1}} &= \begin{pmatrix}
\frac{\partial loss}{\partial a1_{1}} & \frac{\partial loss}{\partial a1_{2}}
\end{pmatrix}
\\\\
&=\begin{pmatrix}
\frac{\partial{loss}}{\partial{Z2}} \frac{\partial{Z2}}{\partial{a1_{1}}} & \frac{\partial{loss}}{\partial{Z2}} \frac{\partial{Z2}}{\partial{a1_{2}}}
\end{pmatrix}
\\\\
&=\begin{pmatrix}
dZ2 \cdot w2_{11} & dZ2 \cdot w2_{21}
\end{pmatrix}
\\\\
&=dZ2 \cdot \begin{pmatrix}
w2_{11} & w2_{21}
\end{pmatrix}
\\\\
&=dZ2 \cdot W2^{\top}
\end{aligned}
\tag{16}
\frac{\partial A1}{\partial Z1}=A1 \odot (1-A1) \rightarrow dA1\tag{17}
所以最后到达Z1的误差矩阵是：
\begin{aligned}
\frac{\partial loss}{\partial Z1}&=\frac{\partial loss}{\partial A1}\frac{\partial A1}{\partial Z1}
\\\\
&=dZ2 \cdot W2^{\top} \odot dA1 \rightarrow dZ1
\end{aligned}
\tag{18}
有了dZ1后，再向前求W1和B1的误差，就和第5章中一样了，我们直接列在下面：
dW1=X^{\top} \cdot dZ1 \tag{19}
$$
$$
dB1=dZ1 \tag{20}
