11.2 非线性多分类的工作原理

11.2 非线性多分类的工作原理⚓︎

11.2.1 隐层神经元数量的影响⚓︎

下面列出了隐层神经元为2、4、8、16、32、64的情况，设定好最大epoch数为10000，以比较它们各自能达到的最大精度值的区别。每个配置只测试一轮，所以测出来的数据有一定的随机性。

表11-3展示了隐层神经元数与分类结果的关系。

表11-3 神经元数与网络能力及分类结果的关系

神经元数	损失函数	分类结果

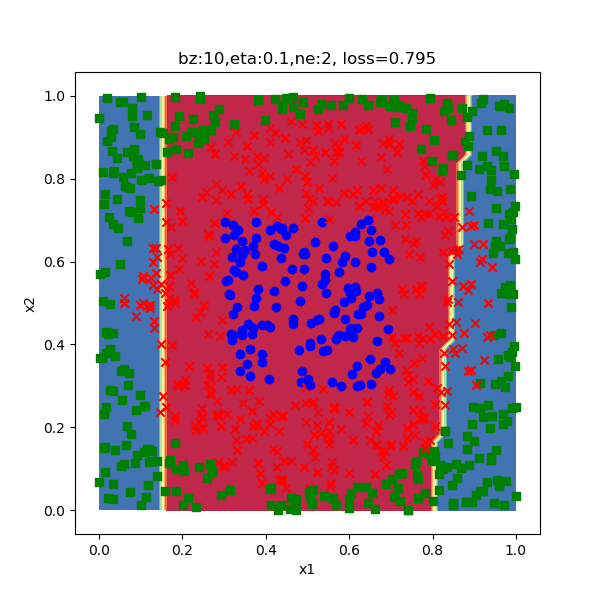

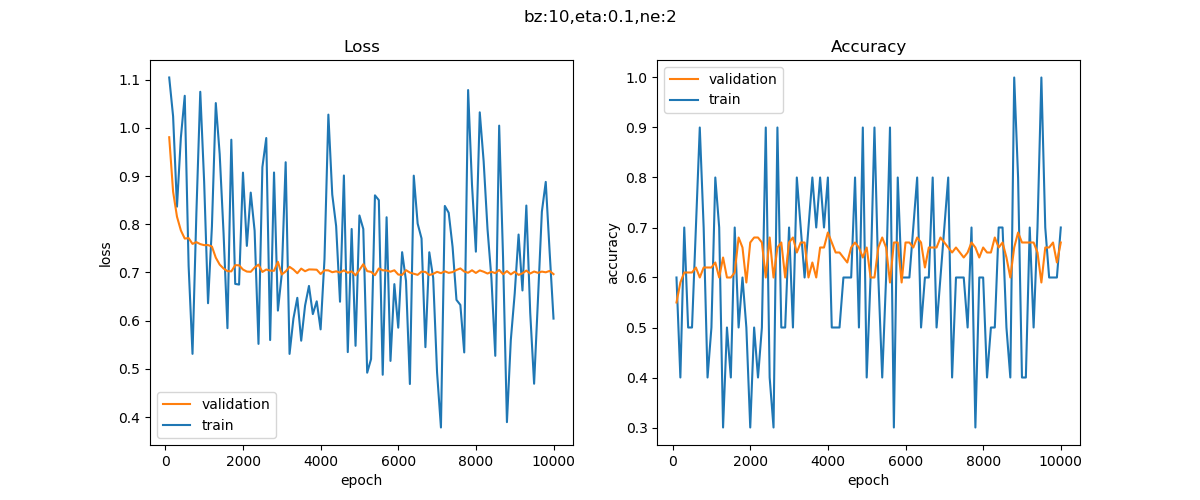

2
	测试集准确度0.618，耗时49秒，损失函数值0.795。类似这种曲线的情况，损失函数值降不下去，准确度值升不上去，主要原因是网络能力不够。	没有完成分类任务

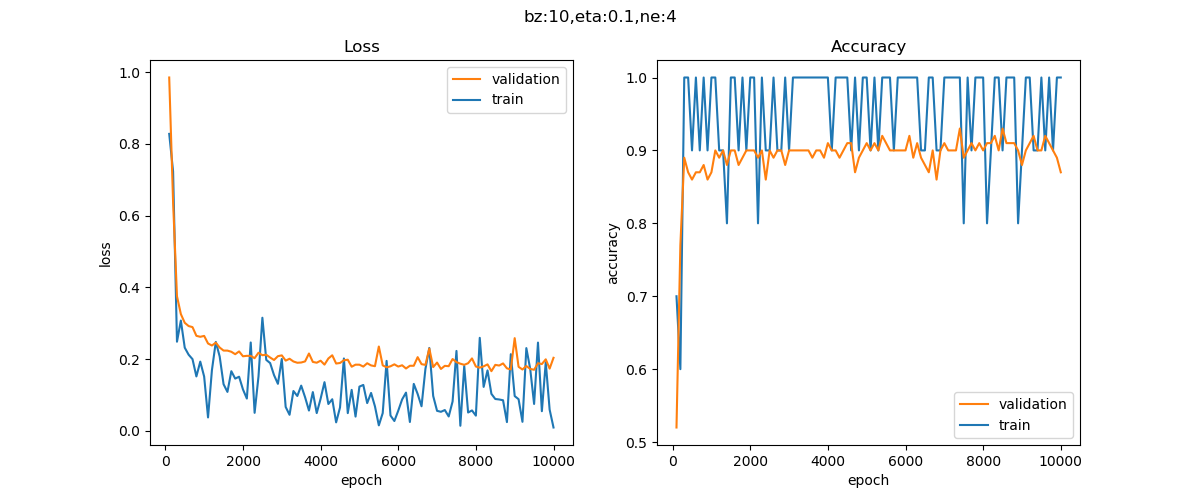

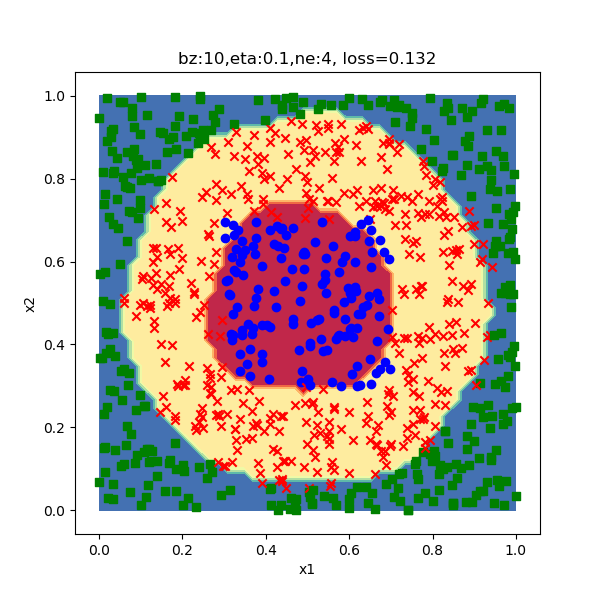

4
	测试准确度0.954，耗时51秒，损失函数值0.132。虽然可以基本完成分类任务，网络能力仍然不够。	基本完成，但是边缘不够清晰

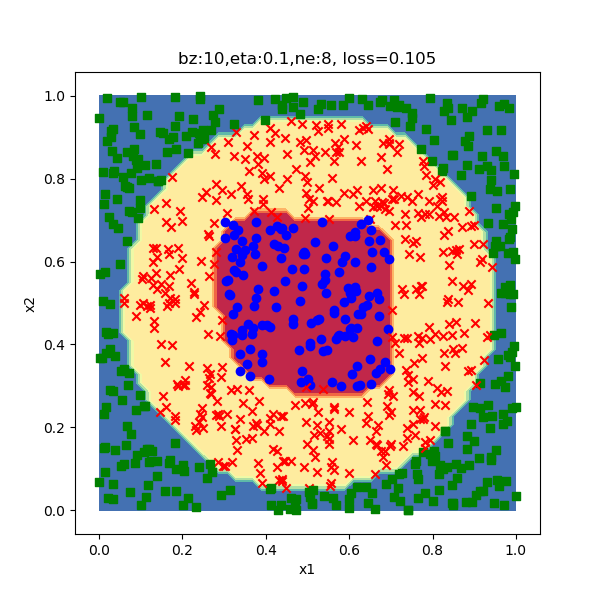

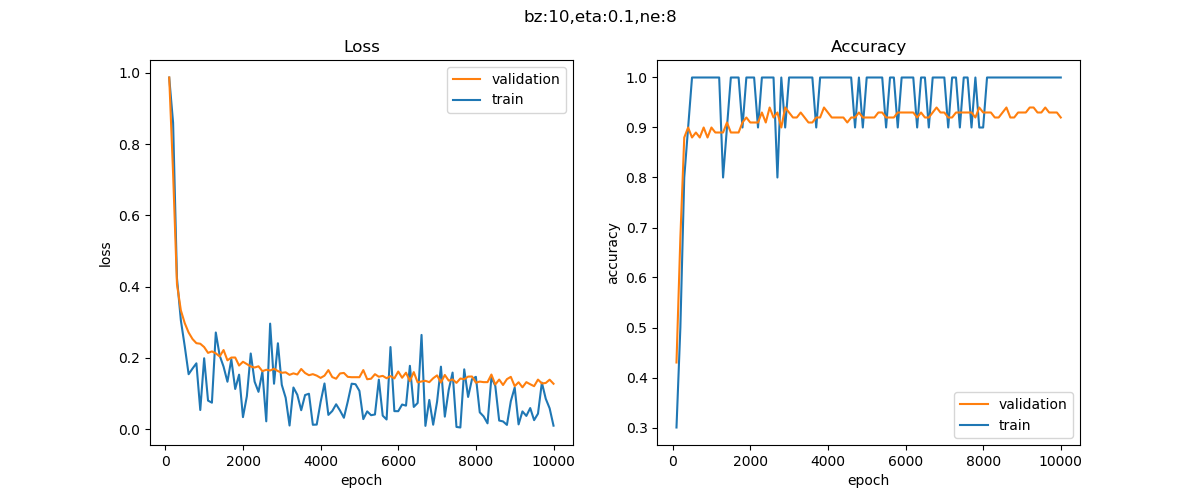

8
	测试准确度0.97，耗时52秒，损失函数值0.105。可以先试试在后期衰减学习率，如果再训练5000轮没有改善的话，可以考虑增加网络能力。	基本完成，但是边缘不够清晰

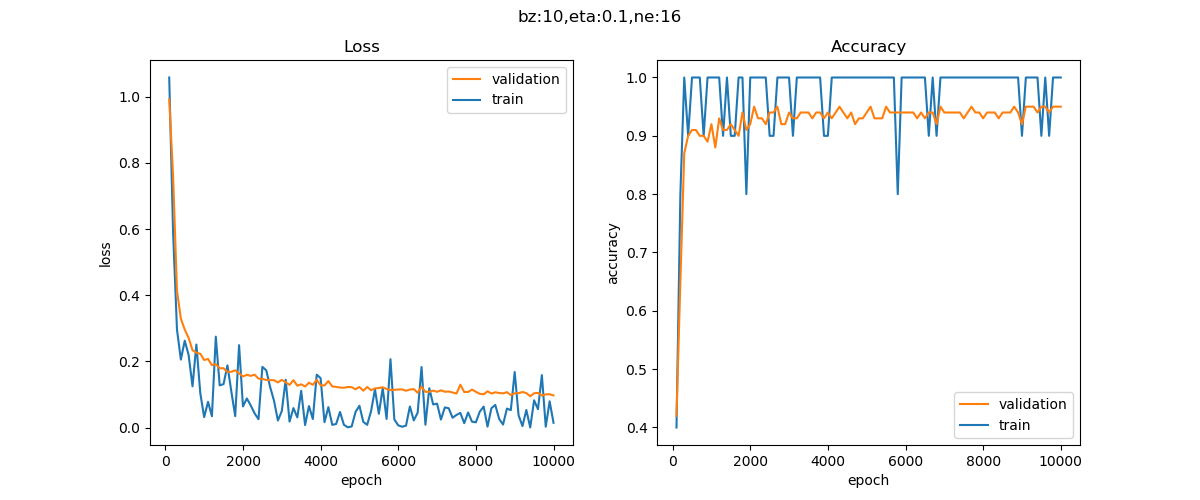

16
	测试准确度0.978，耗时53秒，损失函数值0.094。同上，可以同时试着使用优化算法，看看是否能收敛更快。	较好地完成了分类任务

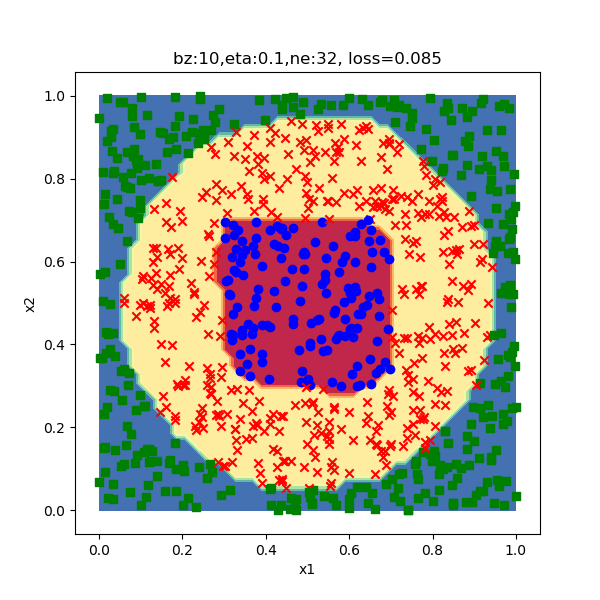

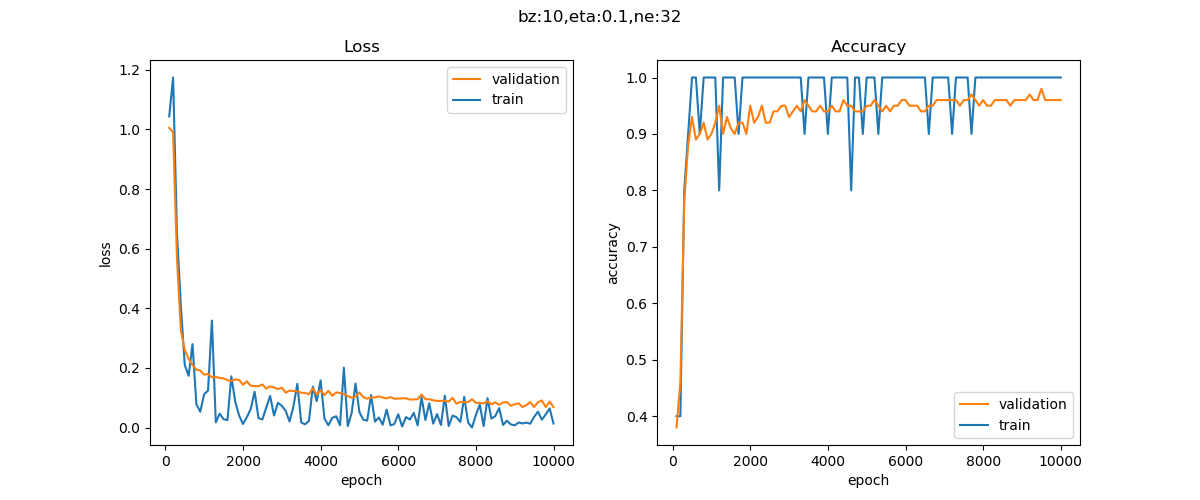

32
	测试准确度0.974，耗时53秒，损失函数值0.085。网络能力够了，从损失值下降趋势和准确度值上升趋势来看，可能需要更多的迭代次数。	较好地完成了分类任务

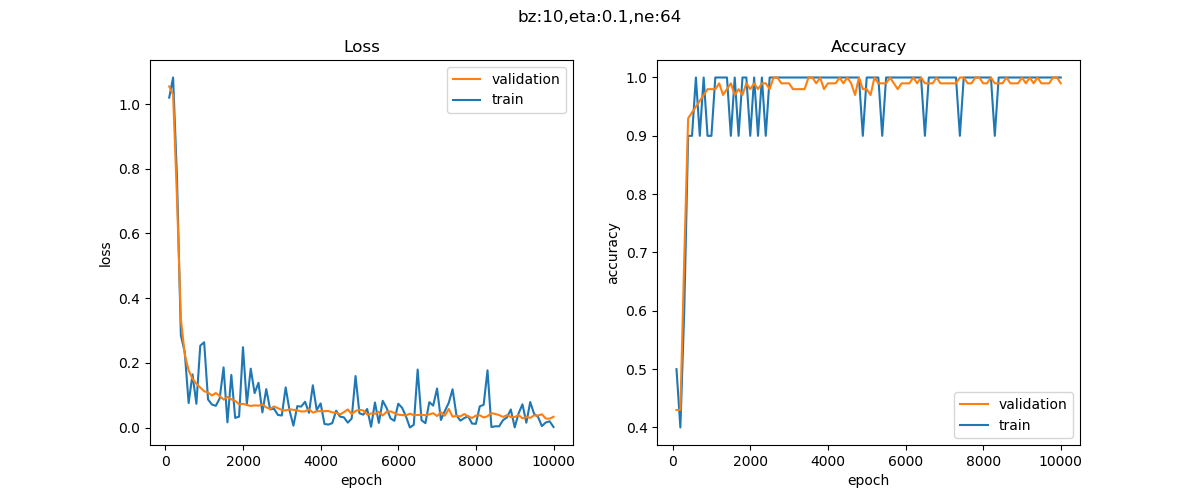

64
	测试准确度0.972，耗时64秒，损失函数值0.075。网络能力足够。	较好地完成了分类任务

11.2.2 三维空间内的变换过程⚓︎

从以上的比较中可知，隐层必须用3个神经元以上。在这个例子中，使用3个神经元能完成基本的分类任务，但精度要差一些。但是如果必须使用更多的神经元才能达到基本要求的话，我们将无法进行下一步的试验，所以，这个例子的难度对我们来说恰到好处。

使用10.6节学习的知识，如果隐层是两个神经元，我们可以把两个神经元的输出数据看作横纵坐标，在二维平面上绘制中间结果；由于使用了3个神经元，使得隐层的输出结果为每个样本一行三列，我们必须在三维空间中绘制中间结果。

def Show3D(net, dr):
    ......

上述代码首先使用测试集（500个样本点）在已经训练好的网络上做一次推理，得到了隐层的计算结果，然后分别用net.Z1和net.A1的三列数据做为XYZ坐标值，绘制三维点图，列在表11-4中做比较。

表11-4 工作原理可视化

	正视角	侧视角

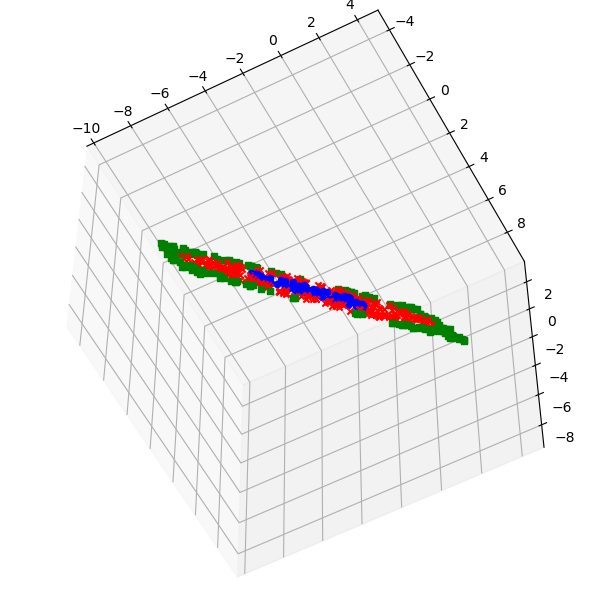

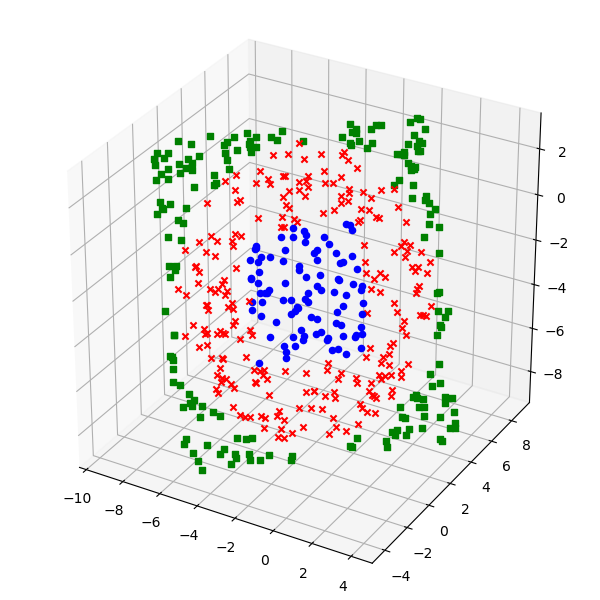

z1
	通过线性变换得到在三维空间中的线性平面	从侧面看的线性平面

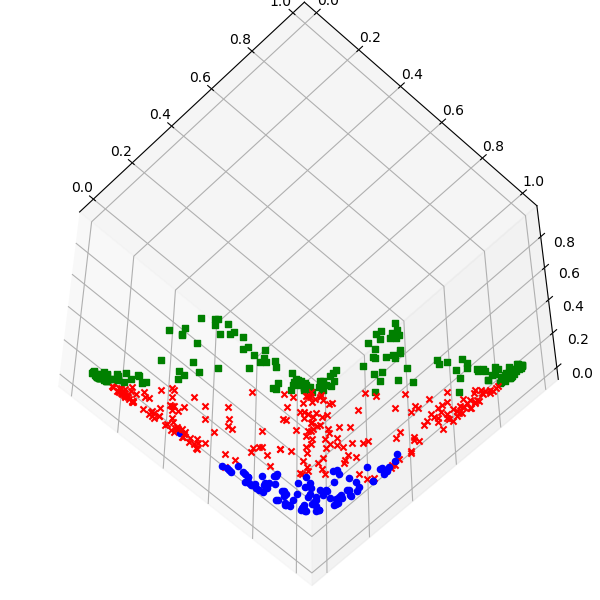

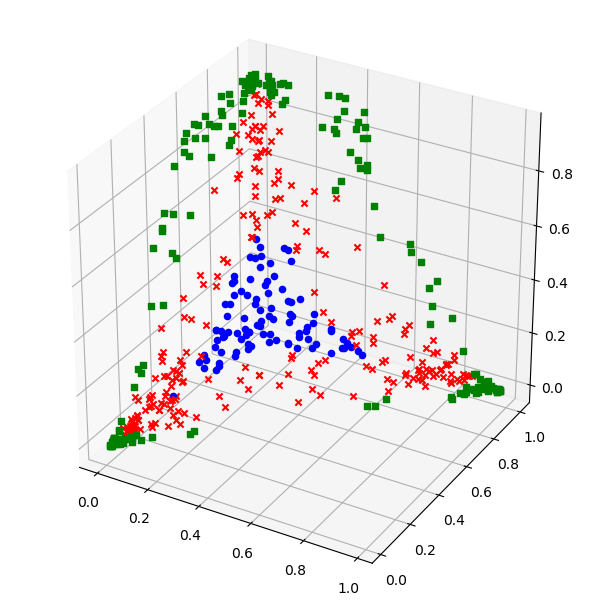

a1
	通过激活函数的非线性变化，被空间挤压成三角形	从侧面看三种颜色分成了三层

net.Z1的点图的含义是，输入数据经过线性变换后的结果，可以看到由于只是线性变换，所以从侧视角看还只是一个二维平面的样子。

net.A1的点图含义是，经过激活函数做非线性变换后的图。由于绿色点比较靠近边缘，所以三维坐标中的每个值在经过Sigmoid激活函数计算后，都有至少一维坐标会是向1靠近的值，所以分散的比较开，形成外围的三角区域；蓝色点正好相反，三维坐标值都趋近于0，所以最后都集中在三维坐标原点的三角区域内；红色点处于前两者之间，因为有很多中间值。

再观察net.A1的侧视图，似乎是已经分层了，蓝点沉积下去，绿点浮上来，红点在中间，像鸡尾酒一样分成了三层，这就给第二层神经网络创造了做一个线性三分类的条件，只需要两个平面，就可以把三者轻松分开了。

3D分类结果图⚓︎

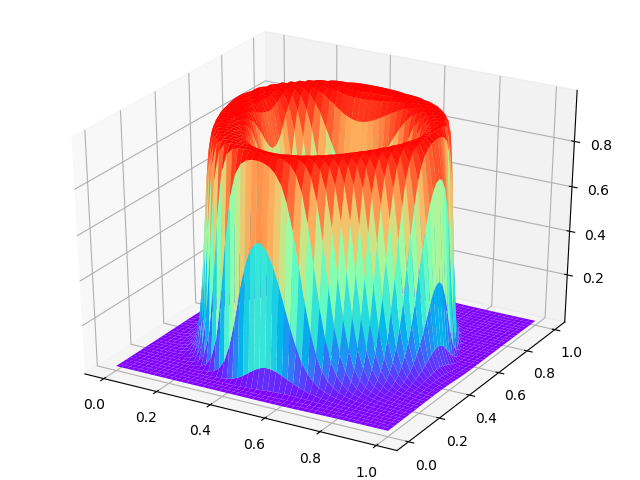

更高维的空间无法展示，所以当隐层神经元数量为4或8或更多时，基本无法理解空间变换的样子了。但是有一个方法可以近似地解释高维情况：在三维空间时，蓝色点会被推挤到一个角落形成一个三角形，那么在N（N>3）维空间中，蓝色点也会被推挤到一个角落。由于N很大，所以一个多边形会近似成一个圆形，也就是我们下面要生成的这些立体图的样子。

我们延续9.2节的3D效果体验，但是，多分类的实际实现方式是1对多的，所以我们只能一次显示一个类别的分类效果图，列在表11-5中。

表11-5 分类效果图

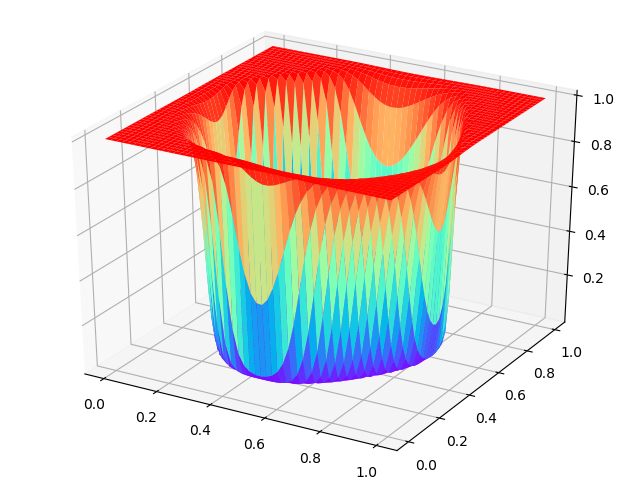

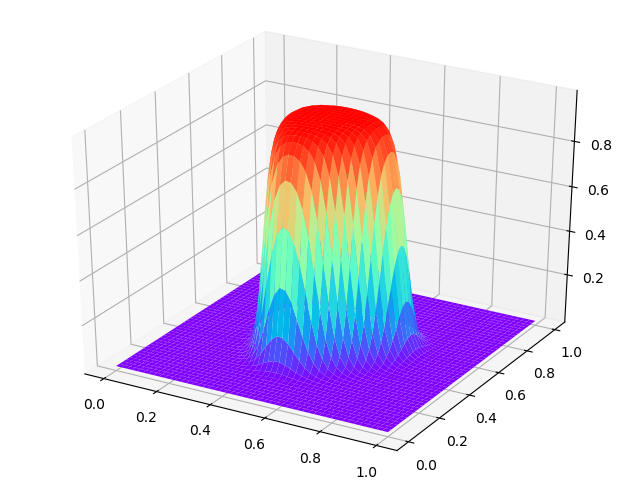

红色：类别1样本区域	红色：类别2样本区域

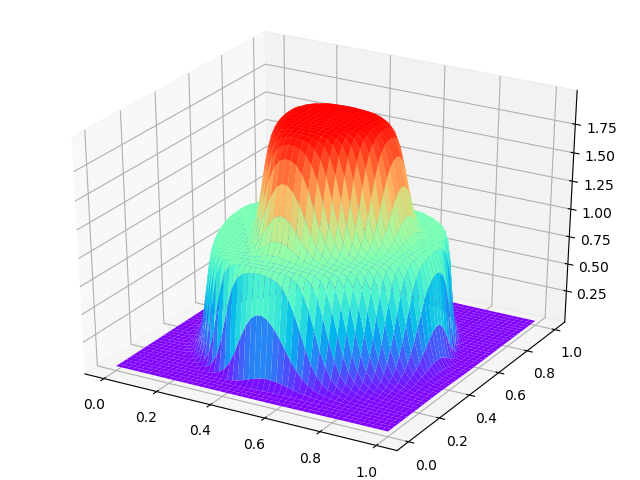

红色：类别3样本区域	红色：类别1，青色：类别2，紫色：类别3

上表中最后一行的图片显示类别1和2的累加效果。由于最后的结果都被Softmax归一为 $[0,1]$ 之间，所以我们可以简单地把类别1的数据乘以2，再加上类别2的数据即可。

代码位置⚓︎

ch11, Level2
