12.1 三层神经网络的实现

12.1 三层神经网络的实现⚓︎

12.1.1 定义神经网络⚓︎

为了完成MNIST分类，我们需要设计一个三层神经网络结构，如图12-2所示。

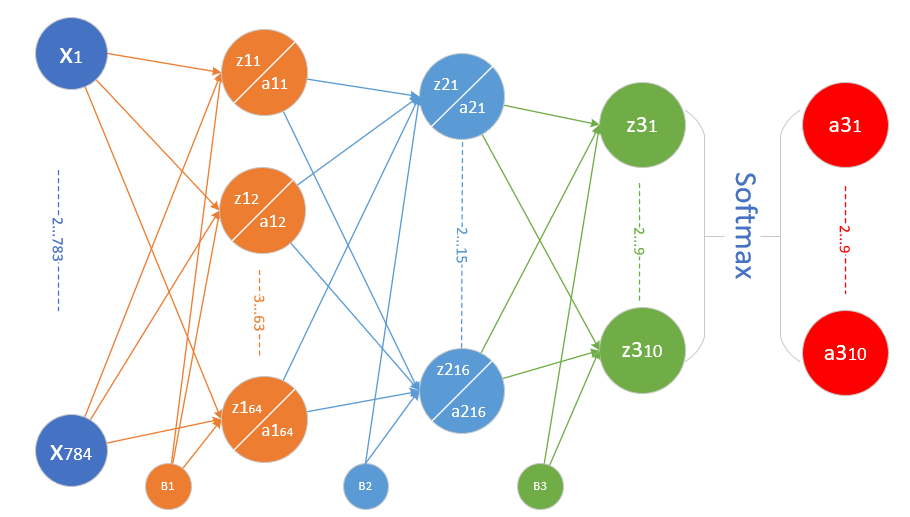

图12-2 三层神经网络结构

输入层⚓︎

共计28\times 28=784个特征值：

X=\begin{pmatrix} x_1 & x_2 & \cdots & x_{784} \end{pmatrix}

隐层1⚓︎

  • 权重矩阵W1形状为784\times 64
W1=\begin{pmatrix} w1_{1,1} & w1_{1,2} & \cdots & w1_{1,64} \\\\ \vdots & \vdots & \cdots & \vdots \\\\ w1_{784,1} & w1_{784,2} & \cdots & w1_{784,64} \end{pmatrix}
  • 偏移矩阵B1的形状为1\times 64
B1=\begin{pmatrix} b1_{1} & b1_{2} & \cdots & b1_{64} \end{pmatrix}
  • 隐层1由64个神经元构成，其结果为1\times 64的矩阵
Z1=\begin{pmatrix} z1_{1} & z1_{2} & \cdots & z1_{64} \end{pmatrix} $$ $$ A1=\begin{pmatrix} a1_{1} & a1_{2} & \cdots & a1_{64} \end{pmatrix}

隐层2⚓︎

  • 权重矩阵w2形状为64\times 16
W2=\begin{pmatrix} w2_{1,1} & w2_{1,2} & \cdots & w2_{1,16} \\\\ \vdots & \vdots & \cdots & \vdots \\\\ w2_{64,1} & w2_{64,2} & \cdots & w2_{64,16} \end{pmatrix}
  • 偏移矩阵#B2#的形状是1\times 16
B2=\begin{pmatrix} b2_{1} & b2_{2} & \cdots & b2_{16} \end{pmatrix}
  • 隐层2由16个神经元构成
Z2=\begin{pmatrix} z2_{1} & z2_{2} & \cdots & z2_{16} \end{pmatrix} $$ $$ A2=\begin{pmatrix} a2_{1} & a2_{2} & \cdots & a2_{16} \end{pmatrix}

输出层⚓︎

  • 权重矩阵W3的形状为16\times 10
W3=\begin{pmatrix} w3_{1,1} & w3_{1,2} & \cdots & w3_{1,10} \\\\ \vdots & \vdots & \cdots & \vdots \\\\ w3_{16,1} & w3_{16,2} & \cdots & w3_{16,10} \end{pmatrix}
  • 输出层的偏移矩阵B3的形状是1\times 10
B3=\begin{pmatrix} b3_{1}& b3_{2} & \cdots & b3_{10} \end{pmatrix}
  • 输出层有10个神经元使用Softmax函数进行分类
Z3=\begin{pmatrix} z3_{1} & z3_{2} & \cdots & z3_{10} \end{pmatrix} $$ $$ A3=\begin{pmatrix} a3_{1} & a3_{2} & \cdots & a3_{10} \end{pmatrix}

12.1.2 前向计算⚓︎

我们都是用大写符号的矩阵形式的公式来描述，在每个矩阵符号的右上角是其形状。

隐层1⚓︎

Z1 = X \cdot W1 + B1 \tag{1}
A1 = Sigmoid(Z1) \tag{2}

隐层2⚓︎

Z2 = A1 \cdot W2 + B2 \tag{3}
A2 = Tanh(Z2) \tag{4}

输出层⚓︎

Z3 = A2 \cdot W3 + B3 \tag{5}
A3 = Softmax(Z3) \tag{6}

我们的约定是行为样本，列为一个样本的所有特征，这里是784个特征，因为图片高和宽均为28，总共784个点，把每一个点的值做为特征向量。

两个隐层，分别定义64个神经元和16个神经元。第一个隐层用Sigmoid激活函数，第二个隐层用Tanh激活函数。

输出层10个神经元，再加上一个Softmax计算，最后有a1,a2,...a10共十个输出，分别代表0-9的10个数字。

12.1.3 反向传播⚓︎

和以前的两层网络没有多大区别，只不过多了一层，而且用了tanh激活函数，目的是想把更多的梯度值回传，因为tanh函数比sigmoid函数稍微好一些，比如原点对称，零点梯度值大。

输出层⚓︎

dZ3 = A3-Y \tag{7}$$ $$dW3 = A2^{\top} \cdot dZ3 \tag{8}$$ $$dB3=dZ3 \tag{9}

隐层2⚓︎

dA2 = dZ3 \cdot W3^{\top} \tag{10}$$ $$dZ2 = dA2 \odot (1-A2 \odot A2) \tag{11}$$ $$dW2 = A1^{\top} \cdot dZ2 \tag{12}$$ $$dB2 = dZ2 \tag{13}

隐层1⚓︎

dA1 = dZ2 \cdot W2^{\top} \tag{14}$$ $$dZ1 = dA1 \odot A1 \odot (1-A1) \tag{15}$$ $$dW1 = X^{\top} \cdot dZ1 \tag{16}$$ $$dB1 = dZ1 \tag{17}

12.1.4 代码实现⚓︎

在HelperClass3 / NeuralNet3.py中，下面主要列出与两层网络不同的代码。

初始化⚓︎

class NeuralNet3(object):
    def __init__(self, hp, model_name):
        ...
        self.wb1 = WeightsBias(self.hp.num_input, self.hp.num_hidden1, self.hp.init_method, self.hp.eta)
        self.wb1.InitializeWeights(self.subfolder, False)
        self.wb2 = WeightsBias(self.hp.num_hidden1, self.hp.num_hidden2, self.hp.init_method, self.hp.eta)
        self.wb2.InitializeWeights(self.subfolder, False)
        self.wb3 = WeightsBias(self.hp.num_hidden2, self.hp.num_output, self.hp.init_method, self.hp.eta)
        self.wb3.InitializeWeights(self.subfolder, False)
初始化部分需要构造三组WeightsBias对象，请注意各组的输入输出数量，决定了矩阵的形状。

前向计算⚓︎

    def forward(self, batch_x):
        # 公式1
        self.Z1 = np.dot(batch_x, self.wb1.W) + self.wb1.B
        # 公式2
        self.A1 = Sigmoid().forward(self.Z1)
        # 公式3
        self.Z2 = np.dot(self.A1, self.wb2.W) + self.wb2.B
        # 公式4
        self.A2 = Tanh().forward(self.Z2)
        # 公式5
        self.Z3 = np.dot(self.A2, self.wb3.W) + self.wb3.B
        # 公式6
        if self.hp.net_type == NetType.BinaryClassifier:
            self.A3 = Logistic().forward(self.Z3)
        elif self.hp.net_type == NetType.MultipleClassifier:
            self.A3 = Softmax().forward(self.Z3)
        else:   # NetType.Fitting
            self.A3 = self.Z3
        #end if
        self.output = self.A3
前向计算部分增加了一层，并且使用Tanh()作为激活函数。

  • 反向传播

        def backward(self, batch_x, batch_y, batch_a):
        # 批量下降，需要除以样本数量，否则会造成梯度爆炸
        m = batch_x.shape[0]

        # 第三层的梯度输入 公式7
        dZ3 = self.A3 - batch_y
        # 公式8
        self.wb3.dW = np.dot(self.A2.T, dZ3)/m
        # 公式9
        self.wb3.dB = np.sum(dZ3, axis=0, keepdims=True)/m

        # 第二层的梯度输入 公式10
        dA2 = np.dot(dZ3, self.wb3.W.T)
        # 公式11
        dZ2,_ = Tanh().backward(None, self.A2, dA2)
        # 公式12
        self.wb2.dW = np.dot(self.A1.T, dZ2)/m
        # 公式13
        self.wb2.dB = np.sum(dZ2, axis=0, keepdims=True)/m

        # 第一层的梯度输入 公式8
        dA1 = np.dot(dZ2, self.wb2.W.T)
        # 第一层的dZ 公式10
        dZ1,_ = Sigmoid().backward(None, self.A1, dA1)
        # 第一层的权重和偏移 公式11
        self.wb1.dW = np.dot(batch_x.T, dZ1)/m
        self.wb1.dB = np.sum(dZ1, axis=0, keepdims=True)/m

    def update(self):
        self.wb1.Update()
        self.wb2.Update()
        self.wb3.Update()
    反向传播也相应地增加了一层，注意要用对应的Tanh()的反向公式。梯度更新时也是三组权重值同时更新。

  • 主过程

if __name__ == '__main__':
    ......
    n_input = dataReader.num_feature
    n_hidden1 = 64
    n_hidden2 = 16
    n_output = dataReader.num_category
    eta = 0.2
    eps = 0.01
    batch_size = 128
    max_epoch = 40

    hp = HyperParameters3(n_input, n_hidden1, n_hidden2, n_output, eta, max_epoch, batch_size, eps, NetType.MultipleClassifier, InitialMethod.Xavier)
    net = NeuralNet3(hp, "MNIST_64_16")
    net.train(dataReader, 0.5, True)
    net.ShowTrainingTrace(xline="iteration")
超参配置：第一隐层64个神经元，第二隐层16个神经元，学习率0.2，批大小128，Xavier初始化，最大训练40个epoch。

12.1.5 运行结果⚓︎

损失函数值和准确度值变化曲线如图12-3。

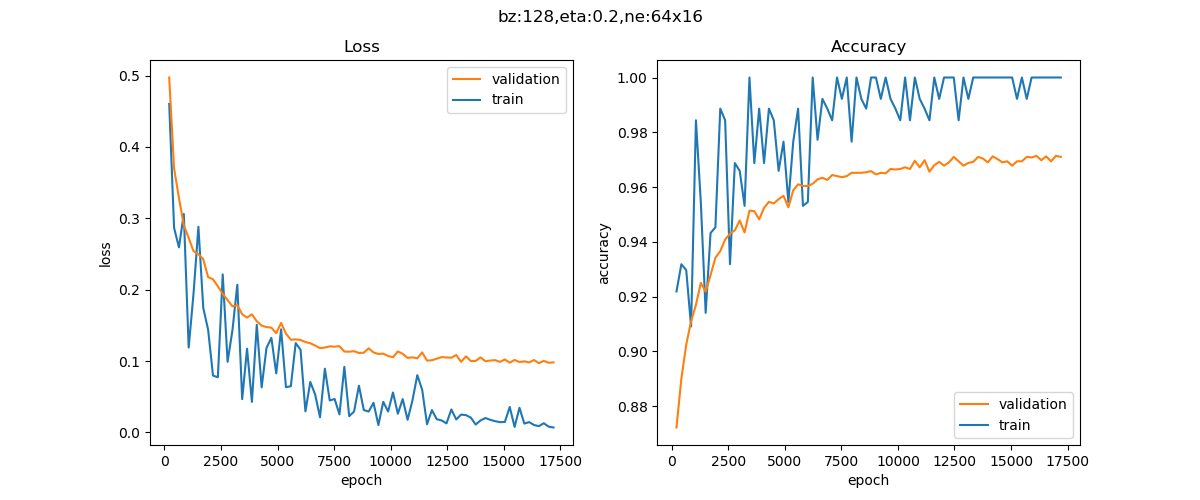

图12-3 训练过程中损失函数和准确度的变化

打印输出部分：

...
epoch=38, total_iteration=16769
loss_train=0.012860, accuracy_train=1.000000
loss_valid=0.100281, accuracy_valid=0.969400
epoch=39, total_iteration=17199
loss_train=0.006867, accuracy_train=1.000000
loss_valid=0.098164, accuracy_valid=0.971000
time used: 25.697904109954834
testing...
0.9749

在测试集上得到的准确度为97.49%，比较理想。

代码位置⚓︎

ch12, Level1

思考与练习⚓︎

  1. 我们在前面说过，隐层的神经元数要大于输入的特征值数，才能很好地处理多个特征值的输入。但是在这个问题里，我们一共有784个特征值输入，但是隐层只使用了64个神经元，远远小于特征值数？这是为什么？
  2. 在隐层1使用256个神经元会得到更好的效果吗？
