Azure Web Application Firewall(Azure WAF)이해하기(2/2)
Azure Web Application Firewall(Azure WAF)이해하기(1/2)의 후속으로 2편에서는 Custom Rule 소개, Monitoring 가이드, 유용한 WAF Monitoring Workbook, 권장 학습 경로에 대하여 소개 드리도록 하겠습니다.
Azure WAF Custom Rule
Azure WAF의 주요 기능 중 하나는 사용자 정의 규칙(Custom Rule)을 생성하여 애플리케이션의 요구 사항에 맞는 특정 보안 정책을 정의할 수 있다는 점입니다. Azure WAF의 Custom Rule은 사용자가 정의하는 정책으로, 웹 요청을 처리하는 방식을 지정할 수 있습니다. 이러한 규칙은 다음과 같은 조건에 따라 구성할 수 있습니다:
- IP 주소: 특정 IP 주소 또는 범위에서의 트래픽 차단 또는 허용.
- 요청 헤더: 특정 값이나 패턴이 포함된 헤더 검사.
- 쿼리 매개변수: 쿼리 문자열 매개변수를 분석하고 논리 적용.
- 지리적 위치: 특정 국가나 지역에서의 트래픽 제한 또는 허용.
- 요청 메서드: HTTP 메서드(GET, POST 등)에 따라 접근 제어.
Custom Rule은 관리 규칙(예: OWASP Core Rule Set 또는 DRS)보다 먼저 평가되며, 기본 동작을 재정의할 수 있습니다. Custom Rule은 Application 환경에 맞는 설정을 고려해야 하며 실제 적용 전 반드시 Test를 거치는 것을 권장합니다.
관련 문서 : https://learn.microsoft.com/en-us/azure/web-application-firewall/ag/custom-waf-rules-overview
Azure WAF Custom Rule에 Rate Limit rule이 추가되었습니다. Rate Limit Rule은 단일 클라이언트(일반적으로 IP 주소)를 기준으로 트래픽 요청의 빈도를 제한하여 과도한 요청으로부터 애플리케이션을 보호하는 데 사용됩니다. 이는 DDoS 공격 완화, 자원 남용 방지, 또는 트래픽 조정에 유용합니다.
상세한 설명은 Azure Network Security Blog와 Learn의 Azure WAF Rate Limiting내용을 참고하시기 바랍니다.
Azure WAF Monitoring Guide
Azure Web Application Firewall (WAF)은 SQL Injection, XSS 등 OWASP Top 10 위협으로부터 웹 애플리케이션을 보호하기 위한 강력한 도구입니다. WAF의 효과를 극대화하고 성능을 최적화하려면 적절한 모니터링이 필수적입니다. 이 가이드는 Azure WAF 모니터링 방법과 로그 설정에 대한 간략한 정보를 제공합니다.
상세한 설명은 Azure Web Application Firewall 모니터링 및 로깅을 참고하시기 바랍니다.
1. Azure WAF Monitoring을 위해 사용되는 Azure의 서비스는 아래와 같습니다.
- Azure Monitor: Collects and analyzes logs and metrics. Log Analytics에 Log 수집을 구성합니다.
- Azure Application Insights: application performance를 측정하기 위한 도구로 Web Service의 성능을 측정할 수 있습니다.
- Diagnostics Logs: WAF의 상세 Log 수집에 대한 설정, Log Analytics, Event Hub, Storagr Account와 같은 서비스로 로그를 전달하도록 설정합니다.
- Metrics in Azure Portal: 기본적인 App GW의 성능을 모니터링 합니다.

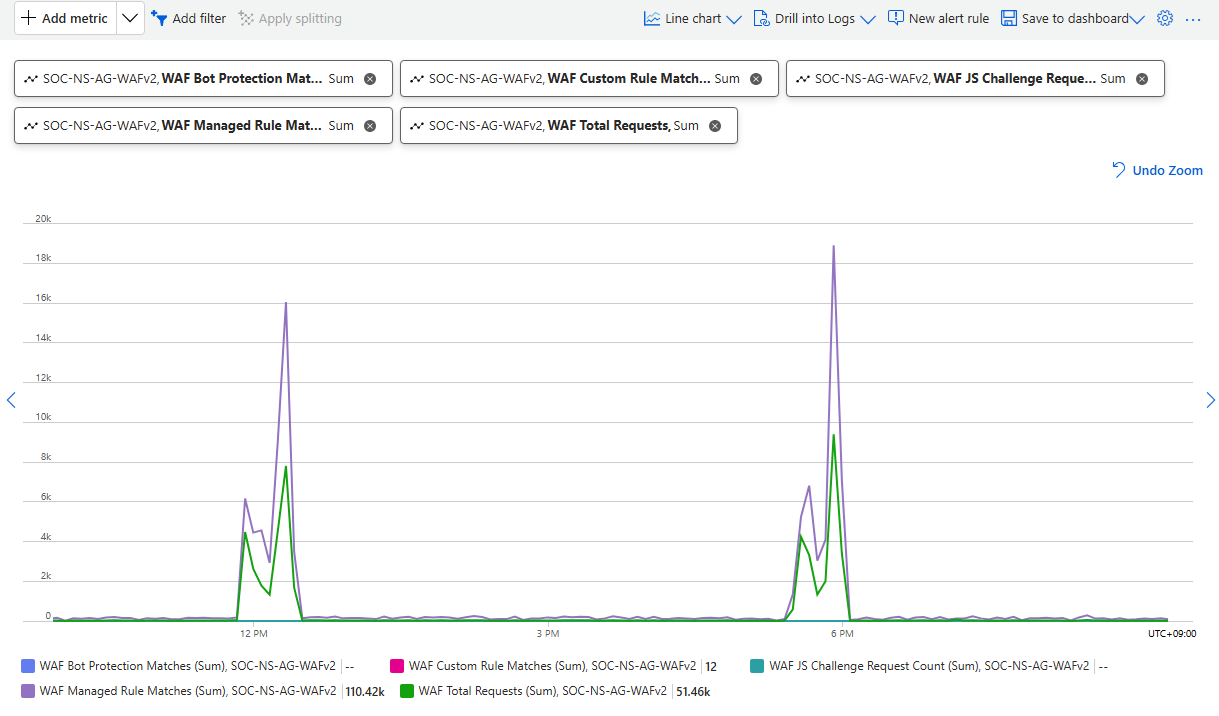

2. Key Monitoring Metrics
| Metric | Description | Reason for Monitoring |
|---|---|---|
| WAF Total Requests | WAF 엔진이 처리한 성공적인 요청 수 | 작업, 국가/지역, 메서드, 모드, 정책 이름, 정책 범위 |
| WAF Managed Rule Matches | 관리되는 총 규칙 일치 수 | 작업, 국가/지역, 모드, 정책 이름, 정책 범위, 규칙 그룹, 규칙 ID, 규칙 집합 이름 |
| WAF Custom Rule Matches | 사용자 지정 규칙 일치 수 | 작업, 국가/지역, 모드, 정책 이름, 정책 범위, 규칙 이름 |
| WAF Bot Protection Matches | 악성 IP 주소에서 차단되거나 기록된 총 봇 보호 규칙 수. IP 주소는 Microsoft 위협 인텔리전스 피드에서 제공됩니다. | 작업, 국가/지역, 봇 유형, 모드, 정책 이름, 정책 범위 |
| WAF JS Challenge Request Count | JS Challenge WAF 규칙과 일치하는 요청 수를 계산합니다. | 작업, 정책 이름, 정책 범위, 규칙 |

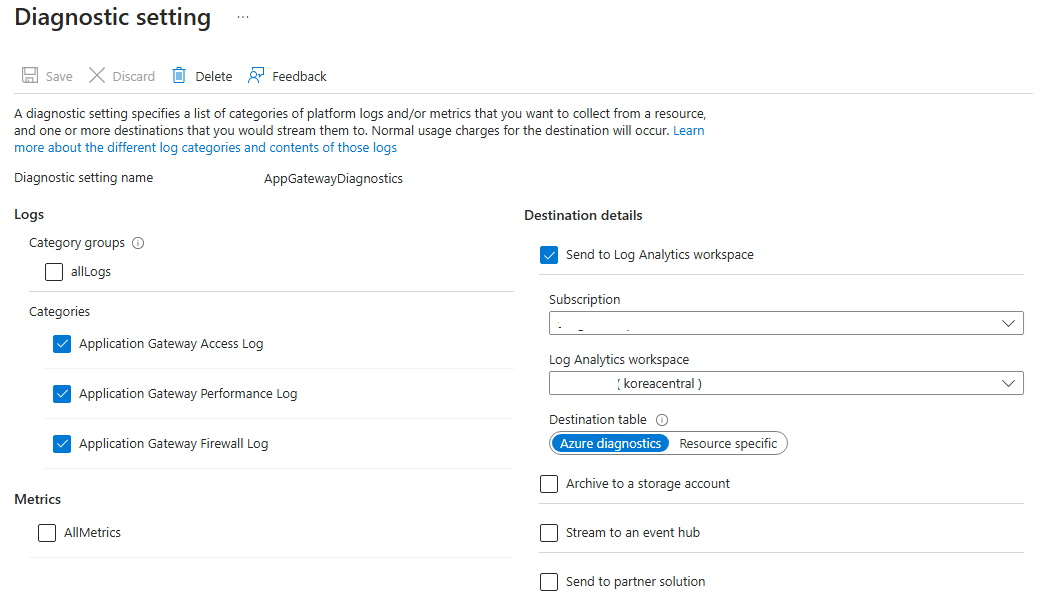

3. Diagnostics Logs 구성 방법
1) Azure Portal에서 WAF가 구성된 Application Gateway로 이동 2) Diagnostics Settings 선택 3) Click Add diagnostic setting and configure:
- Log Categories: “ApplicationGatewayAccessLog”, “ApplicationGatewayFirewallLog”.
- Destination: Log Analytics, Storage Account, or Event Hub 중 선택 - Log Ananytics 구성 권장
4. Log Analytics Query Samples
Diagnostics Log 설정을 통해 Log Analytics로 전달된 WAF Log는 Query를 이용하여 원하는 로그를 검색하고 모니터링에 이용할 수 있습니다.
Query Sample : Use Log Analytics to examine Application Gateway Logs
Example Queries
Matched/Blocked requests by IP
AzureDiagnostics
| where ResourceProvider == "MICROSOFT.NETWORK" and Category == "ApplicationGatewayFirewallLog"
| summarize count() by clientIp_s, bin(TimeGenerated, 1m)
| render timechart
Top matched rules
AzureDiagnostics
| where ResourceProvider == "MICROSOFT.NETWORK" and Category == "ApplicationGatewayFirewallLog"
| summarize count() by ruleId_s, bin(TimeGenerated, 1m)
| where count_ > 10
| render timechart
5. 유용한 Azure WAF Monitoring Workbook
Azure WAF는 모니터링을 위한 몇가지 Monitoring Workbook을 Github에서 제공하고 있습니다. Github Link에서 Azure로 직접 Deploy할 수 있어 모니터링을 위해 유용하게 사용할 수 있습니다.
-
Application Gateway WAF Triage Workbook WAF 규칙이 어떤 방식으로 트리거되었는지, 애플리케이션 트래픽에 어떤 영향을 미쳤는지, 규칙이 무엇을 감지 또는 방지하려고 했는지 한눈에 파악할 수 있도록 설계된 새로운 통합 문서
관련 블로그 링크 : Introducing the Application Gateway WAF Triage Workbook
권장 학습 경로
Azure WAF를 좀 더 상세하게 학습하고 싶다면 Azure 공식 문서인 Learn 사이트의 Azure Web Application Firewall 부분을 먼저 살펴 보시기 바랍니다.
Demo 환경 구성과 Test를 원하실 경우 Azure Security Team에서 작성한 공식 블로그를 참고하셔서 Demo 환경 구성 및 Test를 진행해 보실 것을 권장드립니다. 이 블로그에는 Azure Network Security에 관한 Deployment template이 제공되어 Azure WAF, Firewall, DDos Protection등 기본적인 Test 환경을 Template 기반으로 자동으로 배포할 수 있어 환경 구성에 소요되는 시간을 줄 일 수 있습니다. 이 블로그의 Azure WAF 설정 및 모니터링 화면은 아래 Lab 환경에서 제공되는 설정 및 Test 환경을 사용하였습니다.
Lab 환경 Architecture
- Tutorial Overview: Azure Web Application Firewall Security Protection and Detection Lab
- Part 1 - Lab Setup: Azure WAF Security Protection and Detection Lab
- Part 2 - Reconnaissance Playbook: Azure WAF Security Protection and Detection Lab
- Part 3 - Vulnerability Exploitation Playbook: Azure WAF Security Protection and Detection Lab
맺음말
Azure WAF는 웹 애플리케이션을 다양한 위협으로부터 보호하며, Custom Rule을 통해 특정 보안 요구사항에 맞게 설정할 수 있습니다. 이 블로그를 통해 Azure WAF의 주요 기능과 활용 사례를 이해하고, 보안 정책을 효율적으로 설계하시길 바랍니다. 변화하는 위협 환경에 대비해 WAF 설정을 정기적으로 점검하고 최적화하는 것이 중요합니다. Azure WAF를 활용하여 애플리케이션 보안을 한층 더 강화해 보시기 바랍니다.
