클라우드 도입이 보편화되면서, 최근 많은 기업들이 멀티 클라우드 또는 하이브리드 클라우드 전략을 적극 채택하고 있습니다. 이처럼 다양한 클라우드 환경을 활용하기 위해 일부 기업은 온프레미스를 허브처럼 활용하여 클라우드 간 연결을 구성하기도 하지만, 각 클라우드 간 직접적인 VPN 연결 또는 전용 회선 연결을 통해 보다 효율적이고 안정적인 네트워크를 설계할 수도 있습니다.

이번 포스팅에서는 Azure와 AWS 간 VPN 연결 구성 방법을 중심으로, 두 클라우드 간에 안전하고 신뢰할 수 있는 네트워크 아키텍처를 어떻게 설계할 수 있는지 살펴보겠습니다.

이번 구성에서는 아래와 같은 단계로 Azure와 AWS 간 Site-to-Site VPN 연결을 설정해보겠습니다.

1. 네트워크 준비: Azure VNet과 AWS VPC를 생성하고 서로 다른 IP 대역으로 구성합니다.
2. Azure - 사이트 간 게이트웨이 구성: Virtual WAN 환경에서 Virtual Hub를 만든 뒤, AWS VPN의 공인 IP와 VPC CIDR을 기반으로 Local Network Gateway를 생성합니다.
3. AWS - VPN 게이트웨이 구성: Virtual Private Gateway를 생성해 VPC에 연결하고, Azure VPN Gateway의 공인 IP와 ASN으로 Customer Gateway를 구성합니다.
4. Azure - VPN Site 연결 생성: Virtual Hub에서 Site-to-Site 연결을 생성하고, AWS CGW 정보를 기반으로 PSK 및 BGP 설정을 완료합니다.
5. 터널 정보 동기화: AWS에서 제공하는 터널 IP, BGP 정보 등을 Azure에 반영합니다.

참고: 독자의 이해를 돕기 위해 본 포스팅에서는 일부 구성 정보(IP 주소, ASN 등)를 마스킹 없이 그대로 제공하였습니다.

실제 환경 구성 시에는 반드시 보안 정책에 따라 민감 정보는 철저히 보호하시기 바랍니다.

Azure - 사이트 간 게이트웨이 구성

Azure에서는 다양한 방식으로 안전한 VPN 연결을 구성할 수 있도록 지원하고 있습니다. 대표적으로는 Azure VPN Gateway 리소스를 통해 기본적인 VPN 연결을 구성할 수 있으며, 보다 확장된 네트워크 시나리오에서는 Azure Virtual WAN을 활용할 수도 있습니다.

Virtual WAN은 Layer 3에서 최적화된 분기 간 연결을 제공하는 네트워킹 서비스로, VPN은 물론 전용 회선(ExpressRoute) 연결도 함께 지원하며, 네트워크 구성과 운영을 더욱 단순화하고 자동화할 수 있는 것이 특징입니다.

이번 포스팅에서는 Virtual WAN의 VPN 연결 구성 방법을 중점적으로 소개드리고, 기존 VNet VPN Gateway와의 주요 차이점도 함께 살펴보겠습니다.

• Virtual WAN의 VPN
  • Microsoft 글로벌 백본망 기반 Virtual WAN은 Azure가 전 세계적으로 운영하는 고성능 백본망을 기반으로 구성되며, 복잡한 인프라 설정 없이 논리적 연결 구성만으로 VPN 환경을 구축할 수 있습니다.
  • 중앙집중형 네트워크 관리 라우팅 테이블, 연결 전파, 경로 구성 등을 GUI 또는 IaC(Bicep, Terraform 등) 을 통해 손쉽게 관리할 수 있으며, 클라우드 네이티브 방식의 네트워크 운영을 실현할 수 있습니다.
  • 유연한 과금 구조 사용한 Virtual Hub 용량(Standard, Basic 등), 연결 수, 전송된 데이터량에 따라 과금되므로 네트워크 규모에 맞춰 유연한 요금제 구성이 가능합니다.
• 가상 네트워크의 VPN Gateway
  • 사용자 직접 구성 필요 VNet 내에 Gateway Subnet을 생성한 뒤, 해당 위치에 VPN Gateway를 직접 배포해야 하며, 라우팅 및 연결 구성 또한 수동으로 설정해야 합니다.
  • 고정된 요금제 Gateway SKU(VpnGw1, VpnGw2 등)에 따라 정해진 처리량, 연결 수, SLA가 제공되며, 예측 가능한 고정 요금으로 운영할 수 있습니다.

이번 포스팅에서는 Virtual WAN 기반 VPN 연결 구성 을 중심으로 소개해 드리겠습니다.

만약 가상 네트워크의 VPN Gateway를 이용한 구성 방법 이 궁금하시다면, 아래 링크를 참고해 주세요.

1. Virtual WAN을 생성하고 Virtual Hub 리소스를 추가 생성합니다.
2. 생성한 Virtual Hub를 선택하고 왼쪽 Connectivity 블레이드에서 VPN (Site to site) 메뉴를 클릭합니다.

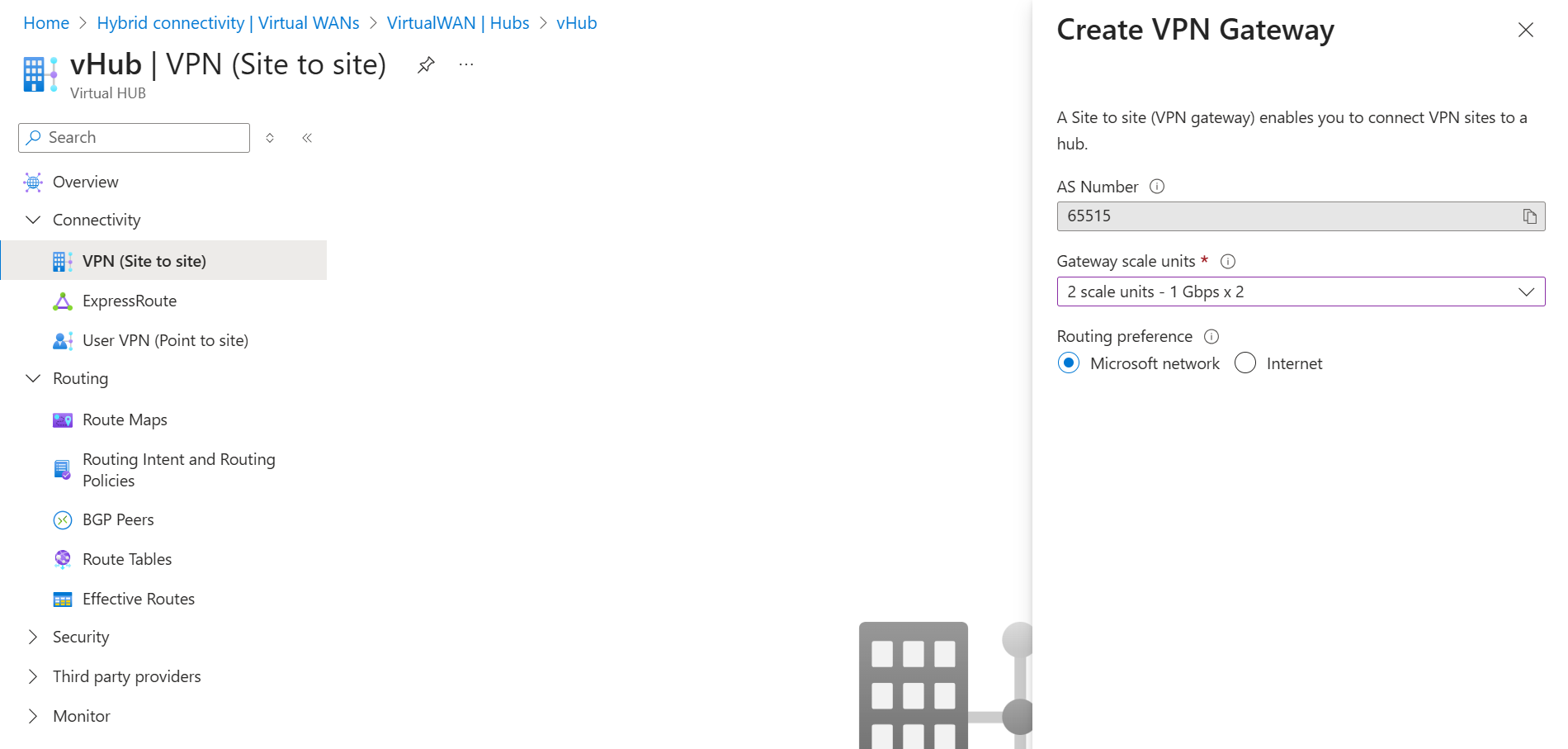

3. Create VPN Gateway를 클릭하여 리소스를 생성합니다.



   • AS Number : BGP(Border Gateway Protocol)를 사용하는 경우, 각 네트워크(AS)는 고유한 번호를 가지는데, 이를 AS Number라고 합니다. 기본적으로 Azure는 AS 번호 65515를 사용합니다.
   • Gateway scale units : Virtual WAN에서 VPN Gateway는 Scale Unit 단위로 성능을 확장할 수 있으며, 이는 VPN 게이트웨이의 처리 용량을 결정합니다. Scale Unit은 유연하게 조정 가능하지만, 늘리는 데 몇 분의 시간이 걸릴 수 있습니다.
     • 테스트/개발 환경: 1~2 Scale Unit
     • 중소기업 환경: 2~3 Scale Unit
     • 대기업, 고속 연결: 5 이상
   • Routing Preference : Virtual WAN 허브를 통해 나가는 인터넷 트래픽에 대해 어떤 경로를 우선적으로 사용할지 지정하는 옵션입니다. Microsoft Network는 Azure의 글로벌 백본망을 이용하여 인터넷으로 나갑니다.

AWS - VPN 게이트웨이 구성

앞서 Azure에서 Virtual WAN 기반의 VPN 연결을 살펴보았다면, 이번에는 AWS 환경에서 Site-to-Site VPN 연결을 생성하는 방법을 단계별로 소개드리겠습니다.

이 과정을 통해 온프레미스 또는 다른 클라우드 환경과의 안전한 네트워크 터널을 구성할 수 있습니다.

가상 프라이빗 게이트웨이 생성

먼저 AWS VPC에 연결될 가상 프라이빗 게이트웨이(Virtual Private Gateway, VGW) 를 생성해야 합니다.

1. AWS 콘솔 > VPC > 가상 프라이빗 게이트웨이 메뉴로 이동합니다.
2. “가상 프라이빗 게이트웨이 생성” 버튼을 클릭합니다.
3. 이름 태그 및 ASN(자율 시스템 번호, BGP 사용 시)을 입력하고 생성합니다.
4. 생성 후, 해당 VGW를 연결할 VPC에 연결(Attach) 해줍니다.

Site-to-Site VPN 연결 생성

이제 VGW를 기반으로 Site-to-Site VPN 연결을 생성합니다.

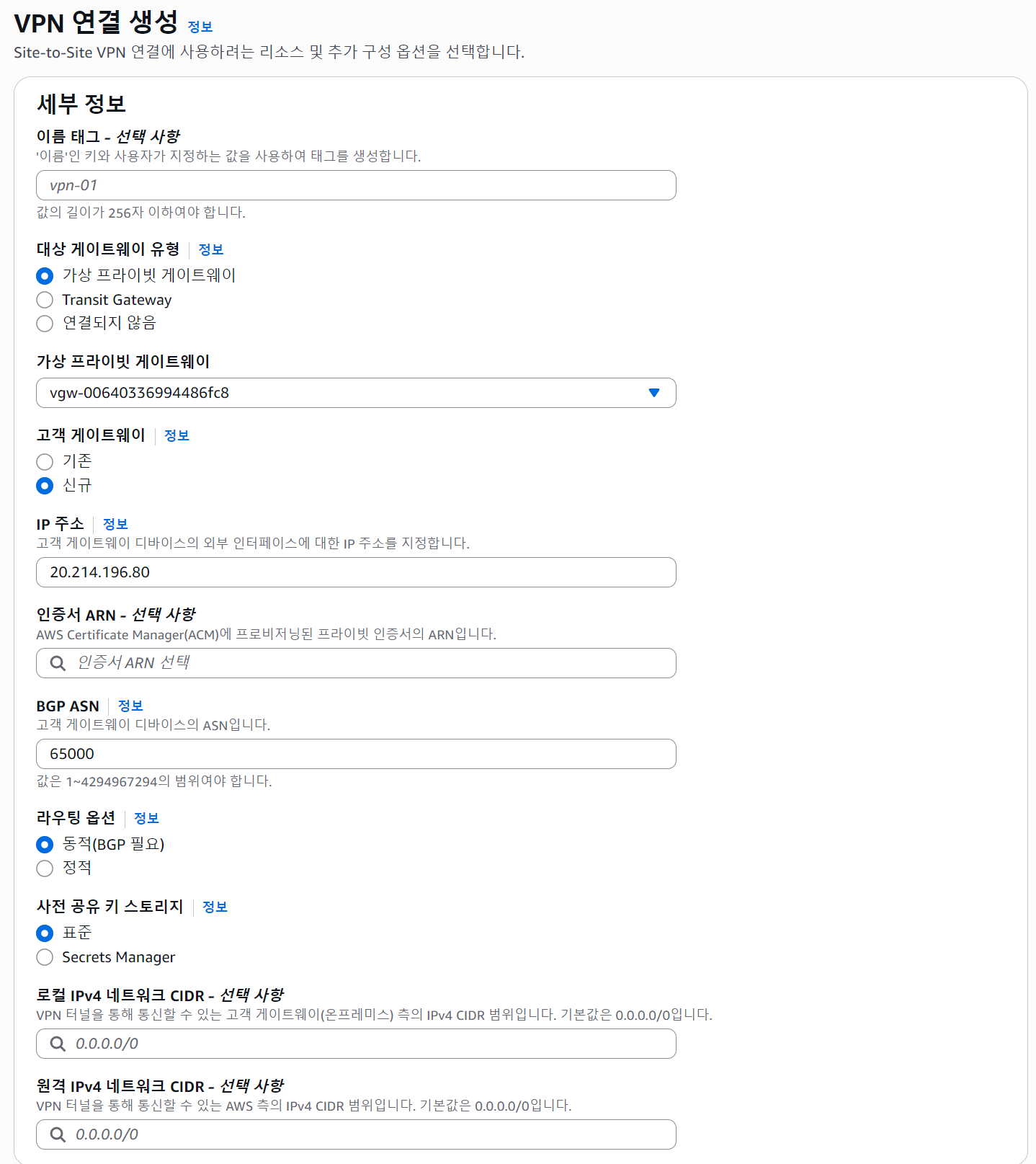

1. VPC > VPN 연결 메뉴로 이동합니다.
2. “VPN 연결 생성” 버튼을 클릭합니다.

3. 아래 항목들을 입력합니다:



   • 대상 게이트웨이 유형: 가상 프라이빗 게이트웨이
   • 대상 게이트웨이: 앞서 생성한 VGW 선택
   • 고객 게이트웨이: 새로 생성 또는 기존 CGW 선택
     • 고객 게이트웨이란 Site-to-Site 연결을 만들기 위해 AWS 측에서 외부 네트워크(보통은 온프레미스)를 지정해주는 리소스입니다.
   • 라우팅 옵션: 동적(BGP) 또는 정적 선택
4. 생성이 완료되면, 두 개의 VPN 터널 정보가 생성되며, 이를 기반으로 Azure에서 VPN 구성을 진행합니다.

Azure - VPN Site 연결 생성

AWS에서 Virtual Private Gateway와 Customer Gateway 구성을 마쳤다면, 이제 다시 Azure 포털로 돌아와 VPN Site 연결(VPN site connection)을 생성해보겠습니다.

이 단계에서는 Azure Virtual WAN의 Virtual Hub를 기준으로, AWS VPN 터널과의 연결을 위한 VPN Site와 Link 를 구성하게 됩니다.

VPN Site 연결 생성

Virtual WAN > [내 Virtual WAN 이름] > VPN Sites > + Add VPN Site

여기서 새로운 VPN Site를 생성하며, 이름과 함께 AWS VPC의 CIDR 범위, VPN 디바이스의 공인 IP 주소 등을 입력합니다.

Link 구성

VPN Site를 생성하는 과정에서 Link 정보를 함께 입력해야 합니다.

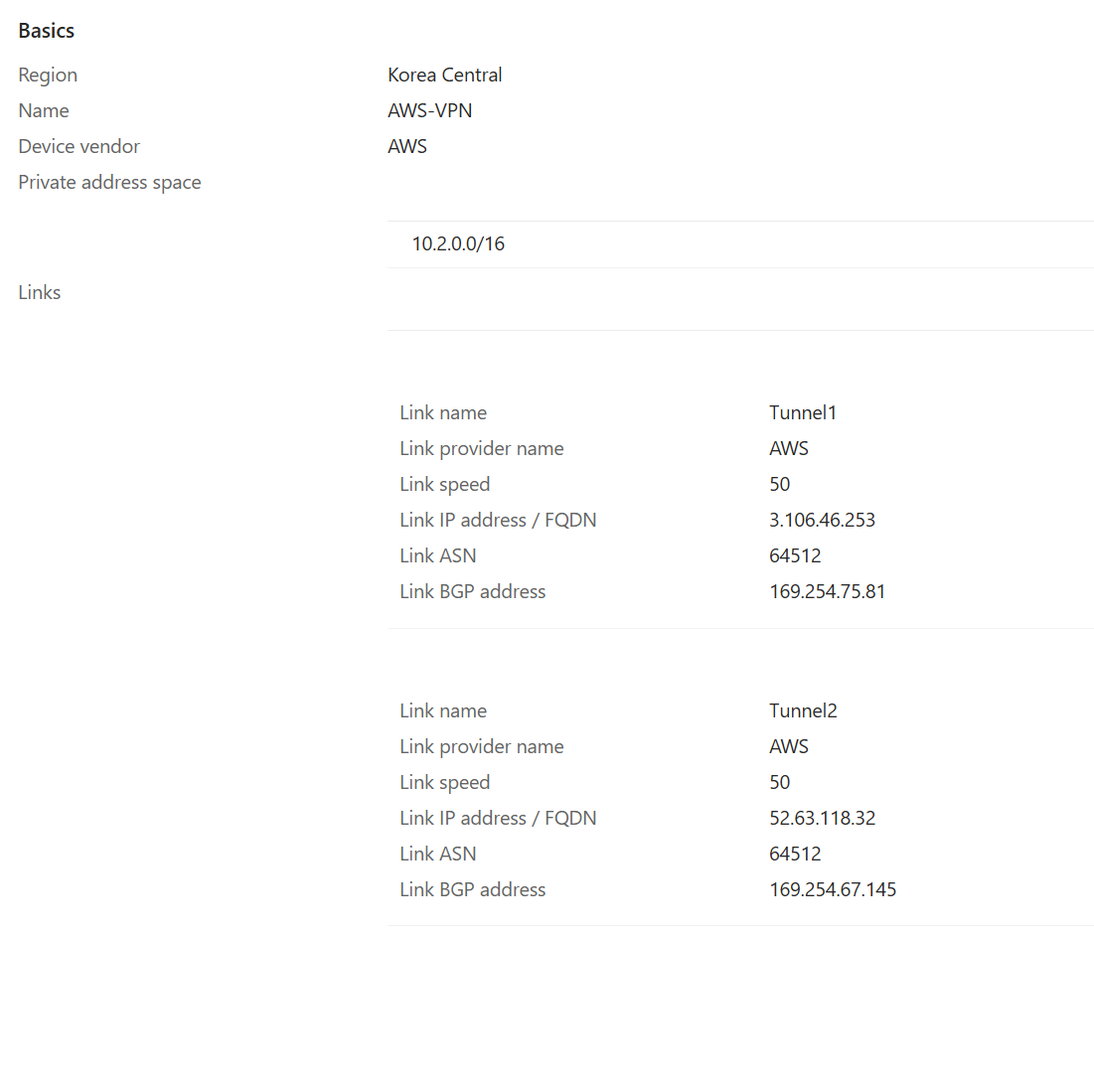

1. Link는 AWS 측에서 제공한 VPN 터널 구성 정보를 기반으로 아래와 같이 설정합니다.



   • Link name: Tunnel1 (또는 원하는 이름)
   • Link provider name: AWS (선택 항목)
   • Link speed: 예: 1000 (단위: Mbps, 대략적인 값 입력)
   • Link IP address / FQDN: AWS에서 제공한 Outside IP Address
   • Link ASN: AWS 측의 ASN(Autonomous System Number)
   • Link BGP address (예시)
     • 169.254.75.80은 AWS 측 BGP 피어 주소입니다. (즉, Customer Gateway에서 볼 때 AWS의 VPN 터널 엔드포인트 주소)
     • 169.254.75.81은 Azure 측 BGP 피어 주소로 설정해야 합니다. (즉, Azure의 Virtual Hub가 이 주소로 BGP를 수행함)

   AWS에서는 기본적으로 두 개의 터널 정보를 제공하므로, 두 개의 Link를 생성하여 이중화 구성도 가능합니다.

가상 허브에 VPN 사이트 연결

VPN Site와 Link 구성이 완료되었다면, 이제 마지막 단계로 Virtual Hub에 해당 VPN Site를 연결해주어야 합니다. 이 과정을 통해 Azure Virtual WAN 허브와 AWS 간의 IPSec 터널이 실제로 연결되고, 네트워크 트래픽이 흐를 수 있게 됩니다.

VPN Site Link 수정 – PSK 설정하기

VPN Site 및 Link를 처음 생성할 때, Azure 포털에서는 PSK(Pre-Shared Key)를 입력하는 항목이 제공되지 않습니다.

따라서 터널 구성에 필요한 PSK는 Link 생성 이후에 수동으로 수정하여 입력해야 합니다.

PSK는 IPSec 터널의 암호화 및 인증을 위한 핵심 값으로, AWS 측에서 구성한 값과 반드시 일치해야 합니다.

1. Azure 포털에서 Virtual WAN > VPN Sites > [해당 VPN Site] 탭으로 이동합니다.

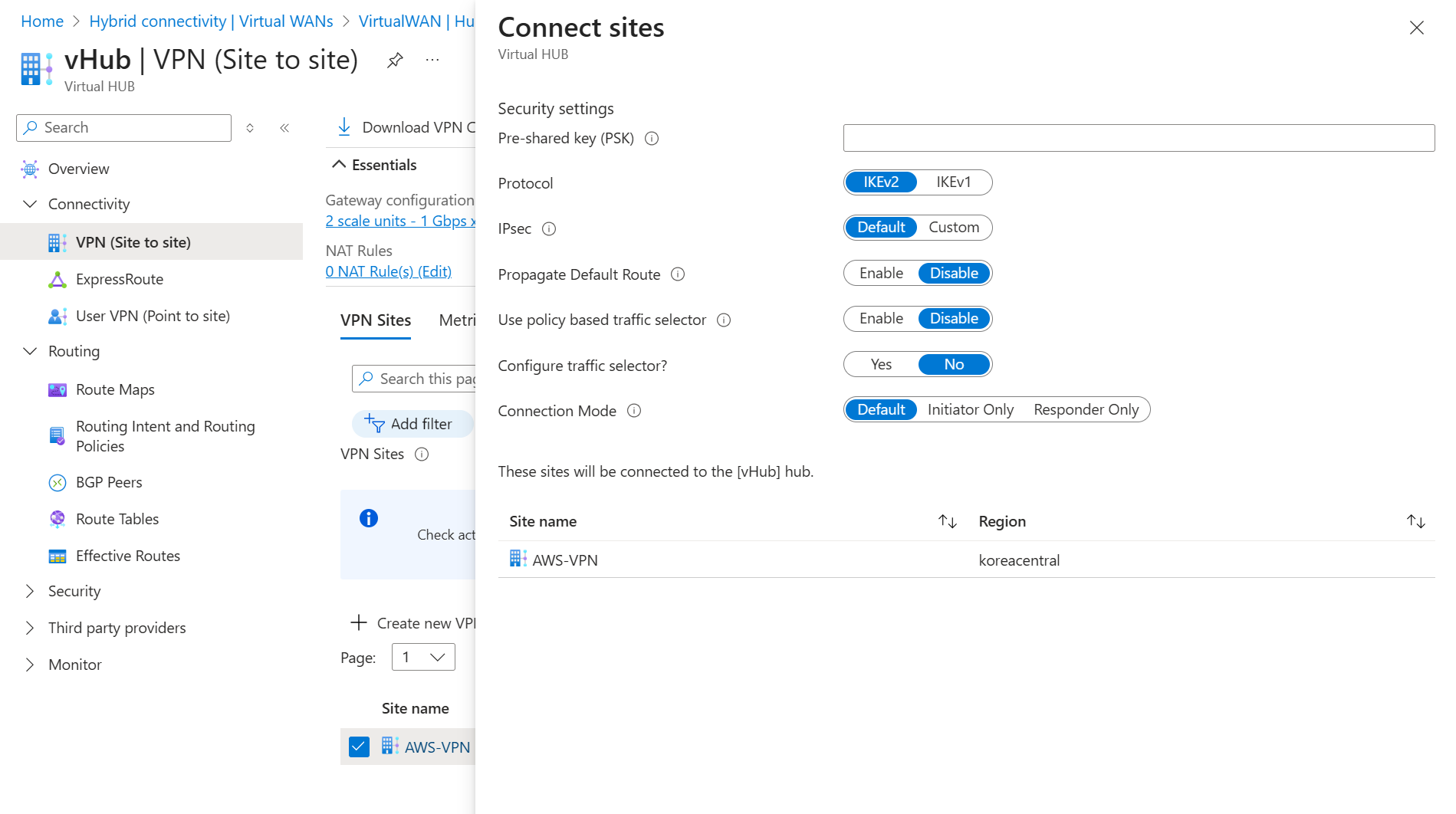

2. 하단의 생성된 Site를 선택하고, 해당 항목 오른쪽의 설정 버튼에서 Edit VPN connection to this Hub 버튼을 클릭합니다.
3. 각 링크 탭에서 Pre-shared key (PSK) 항목에 AWS Site-to-Site VPN 구성 시 사용한 Pre-shared key 값을 정확히 입력합니다.
4. BGP 설정 등 필요한 값도 함께 검토한 후 저장(Save) 을 클릭합니다.

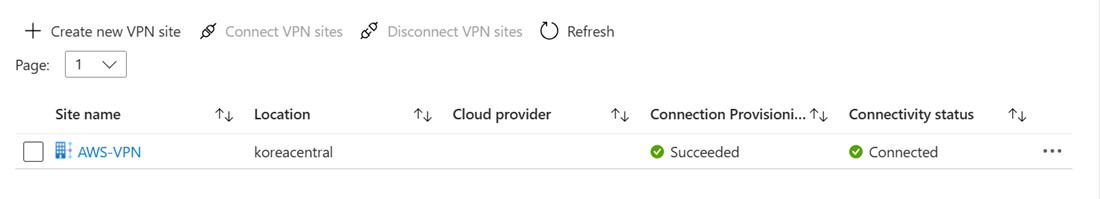

5. 정상적으로 구성이 완료되었다면 Connectivity status가 Connected로 변경됩니다.



마무리하며

이번 포스팅에서는 Azure Virtual WAN과 AWS를 연결하는 Site-to-Site VPN 구성 방법을 단계별로 살펴보았습니다.

양쪽 클라우드 환경에 각각의 VPN 엔드포인트를 구성하고, IPSec 터널을 통해 안정적이고 안전한 멀티 클라우드 네트워크를 연결하는 과정을 직접 따라 해보셨다면, 이제 복잡한 하이브리드 클라우드 환경에서도 유연하게 네트워크를 설계하실 수 있을 것입니다.

다음 포스팅에서는 라우팅 구성, 연결 상태 모니터링, 그리고 트러블슈팅 팁까지 이어서 다룰 예정이니, 멀티 클라우드 네트워크 운영이 궁금하신 분들은 계속해서 관심 가져주세요!

[참조]

• Virtual Hub S2S VPN 구성 : https://learn.microsoft.com/ko-kr/azure/virtual-wan/virtual-wan-site-to-site-portal
• 가상 네트워크의 VPN Gateway 구성 : https://learn.microsoft.com/ko-kr/azure/vpn-gateway/vpn-gateway-howto-aws-bgp
