02.2 非线性反向传播

2.2 非线性反向传播⚓︎

2.2.1 提出问题⚓︎

在上面的线性例子中，我们可以发现，误差一次性地传递给了初始值 w 和 b，即，只经过一步，直接修改 w 和 b 的值，就能做到误差校正。因为从它的计算图看，无论中间计算过程有多么复杂，它都是线性的，所以可以一次传到底。缺点是这种线性的组合最多只能解决线性问题，不能解决更复杂的问题。这个我们在神经网络基本原理中已经阐述过了，需要有激活函数连接两个线性单元。

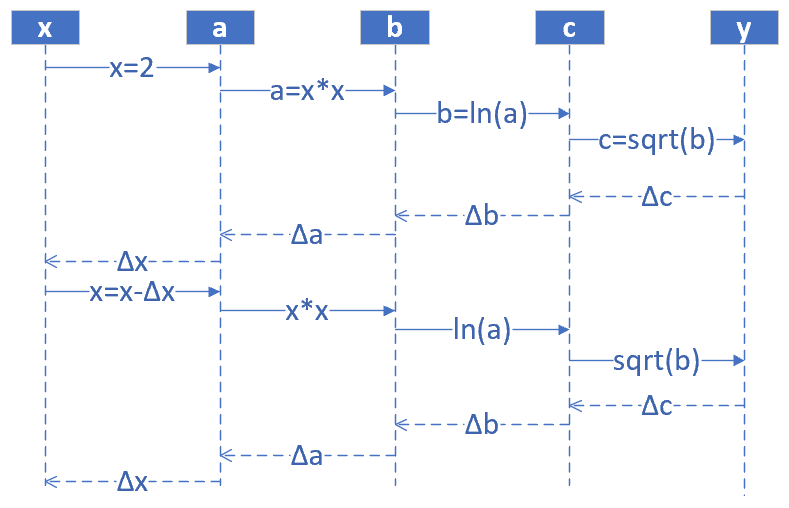

下面我们看一个非线性的例子，如图2-8所示。

图2-8 非线性的反向传播

其中1<x<=10,0<y<2.15。假设有5个人分别代表 x,a,b,c,y：

正向过程⚓︎

  1. 第1个人，输入层，随机输入第一个 x 值，x 的取值范围 (1,10]，假设第一个数是 2；
  2. 第2个人，第一层网络计算，接收第1个人传入 x 的值，计算：a=x^2；
  3. 第3个人，第二层网络计算，接收第2个人传入 a 的值，计算：b=\ln (a)；
  4. 第4个人，第三层网络计算，接收第3个人传入 b 的值，计算：c=\sqrt{b}；
  5. 第5个人，输出层，接收第4个人传入 c 的值

反向过程⚓︎

  1. 第5个人，计算 y 与 c 的差值：\Delta c = c - y，传回给第4个人
  2. 第4个人，接收第5个人传回\Delta c，计算 \Delta b = \Delta c \cdot 2\sqrt{b}
  3. 第3个人，接收第4个人传回\Delta b，计算 \Delta a = \Delta b \cdot a
  4. 第2个人，接收第3个人传回\Delta a，计算 \Delta x = \frac{\Delta}{2x}
  5. 第1个人，接收第2个人传回\Delta x，更新 x \leftarrow x - \Delta x，回到第1步

提出问题：假设我们想最后得到 c=2.13 的值，x 应该是多少？（误差小于 0.001 即可）

2.2.2 数学解析解⚓︎

c=\sqrt{b}=\sqrt{\ln(a)}=\sqrt{\ln(x^2)}=2.13
x = 9.6653

2.2.3 梯度迭代解⚓︎

\frac{da}{dx}=\frac{d(x^2)}{dx}=2x=\frac{\Delta a}{\Delta x} \tag{1}
\frac{db}{da} =\frac{d(\ln{a})}{da} =\frac{1}{a} = \frac{\Delta b}{\Delta a} \tag{2}
\frac{dc}{db}=\frac{d(\sqrt{b})}{db}=\frac{1}{2\sqrt{b}}=\frac{\Delta c}{\Delta b} \tag{3}

因此得到如下一组公式，可以把最后一层 \Delta c 的误差一直反向传播给最前面的 \Delta x，从而更新 x 值：

\Delta c = c - y \tag{4}

根据式3

\Delta b = \Delta c \cdot 2\sqrt{b}

根据式2

\Delta a = \Delta b \cdot a

根据式1

\Delta x = \Delta a / 2x

我们给定初始值 x=2，\Delta x=0，依次计算结果如表2-2。

表2-2 正向与反向的迭代计算

方向 公式 迭代1 迭代2 迭代3 迭代4 迭代5
正向 x=x-\Delta x 2 4.243 7.344 9.295 9.665
正向 a=x^2 4 18.005 53.934 86.404 93.233
正向 b=\ln(a) 1.386 2.891 3.988 4.459 4.535
正向 c=\sqrt{b} 1.177 1.700 1.997 2.112 2.129
标签值y 2.13 2.13 2.13 2.13 2.13
反向 \Delta c = c - y -0.953 -0.430 -0.133 -0.018
反向 \Delta b = \Delta c \cdot 2\sqrt{b} -2.243 -1.462 -0.531 -0.078
反向 \Delta a = \Delta b \cdot a -8.973 -26.317 -28.662 -6.698
反向 \Delta x = \Delta a / 2x -2.243 -3.101 -1.951 -0.360

表2-2，先看“迭代-1”列，从上到下是一个完整的正向+反向的过程，最后一行是 -2.243，回到“迭代-2”列的第一行，2-(-2.243)=4.243，然后继续向下。到第5轮时，正向计算得到的 c=2.129，非常接近 2.13 了，迭代结束。

运行示例代码可以得到如下结果：

how to play: 1) input x, 2) calculate c, 3) input target number but not faraway from c
input x as initial number(1.2,10), you can try 1.3:
2
c=1.177410
input y as target number(0.5,2), you can try 1.8:
2.13
forward...
x=2.000000,a=4.000000,b=1.386294,c=1.177410
backward...
delta_c=-0.952590, delta_b=-2.243178, delta_a=-8.972712, delta_x=-2.243178
......
forward...
x=9.655706,a=93.232666,b=4.535098,c=2.129577
backward...
done!

为节省篇幅只列出了第一步和最后一步（第5步）的结果，第一步时c=1.177410，最后一步时c=2.129577，停止迭代。

代码位置⚓︎

ch02, Level2
