7.2 线性多分类的神经网络实现⚓︎

7.2.1 定义神经网络结构⚓︎

从图7-1来看，似乎在三个颜色区间之间有两个比较明显的分界线，而且是直线，即线性可分的。我们如何通过神经网络精确地找到这两条分界线呢？

从视觉上判断是线性可分的，所以我们使用单层神经网络即可
输入特征有两个，分别为经度、纬度
最后输出的是三个分类，分别是魏蜀吴，所以输出层有三个神经元

如果有三个以上的分类同时存在，我们需要对每一类别分配一个神经元，这个神经元的作用是根据前端输入的各种数据，先做线性处理（ $Z=WX+B$ ），然后做一次非线性处理，计算每个样本在每个类别中的预测概率，再和标签中的类别比较，看看预测是否准确，如果准确，则奖励这个预测，给与正反馈；如果不准确，则惩罚这个预测，给与负反馈。两类反馈都反向传播到神经网络系统中去调整参数。

这个网络只有输入层和输出层，由于输入层不算在内，所以是一层网络，如图7-7所示。

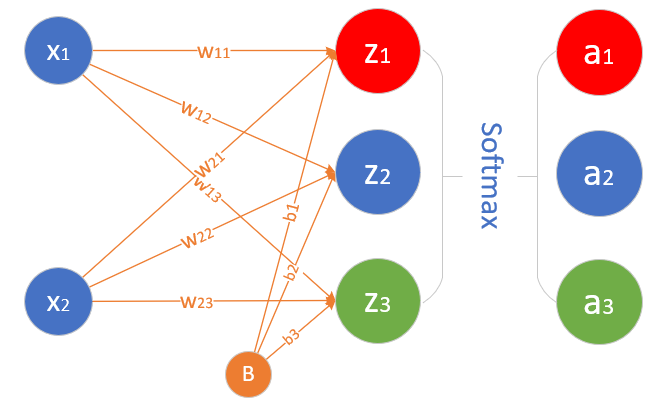

图7-7 多入多出单层神经网络

与前面的单层网络不同的是，图7-7最右侧的输出层还多出来一个Softmax分类函数，这是多分类任务中的标准配置，可以看作是输出层的激活函数，并不单独成为一层，与二分类中的Logistic函数一样。

输入层⚓︎

输入经度 $x_1$ 和纬度 $x_2$ 两个特征：

$x=\begin{pmatrix} x_1 & x_2 \end{pmatrix}$

权重矩阵⚓︎

$W$ 权重矩阵的尺寸，可以从前往后看，比如：输入层是2个特征，输出层是3个神经元，则 $W$ 的尺寸就是 $2\times 3$ 。

$W=\begin{pmatrix} w_{11} & w_{12} & w_{13}\\\\ w_{21} & w_{22} & w_{23} \end{pmatrix}$

$B$ 的尺寸是1x3，列数永远和神经元的数量一样，行数永远是1。

$B=\begin{pmatrix} b_1 & b_2 & b_3 \end{pmatrix}$

输出层⚓︎

输出层三个神经元，再加上一个Softmax计算，最后有 $A1,A2,A3$ 三个输出，写作：

$Z = \begin{pmatrix}z_1 & z_2 & z_3 \end{pmatrix} $$ $$ A = \begin{pmatrix}a_1 & a_2 & a_3 \end{pmatrix}$

其中， $Z=X \cdot W+B，A = Softmax(Z)$

7.2.2 样本数据⚓︎

使用SimpleDataReader类读取数据后，观察一下数据的基本属性：

reader.XRaw.shape
(140, 2)
reader.XRaw.min()
0.058152279749505986
reader.XRaw.max()
9.925126526921046

reader.YRaw.shape
(140, 1)
reader.YRaw.min()
1.0
reader.YRaw.max()
3.0

训练数据X，140个记录，两个特征，最小值0.058，最大值9.925
标签数据Y，140个记录，一个分类值，取值范围是 $\\{1,2,3\\}$

样本标签数据⚓︎

一般来说，在标记样本时，我们会用 $1,2,3$ 这样的标记来指明是哪一类。所以样本数据是这个样子的： $$ Y = \begin{pmatrix} y_1 \\ y_2 \\ \vdots \\ y_{140} \end{pmatrix}= \begin{pmatrix}3 \\ 2 \\ \vdots \\ 1\end{pmatrix} $$

在有Softmax的多分类计算时，我们用下面这种等价的方式，俗称OneHot。 $$ Y = \begin{pmatrix} y_1 \\ y_2 \\ \vdots \\ y_{140} \end{pmatrix}= \begin{pmatrix} 0 & 0 & 1 \\ 0 & 1 & 0 \\ ... & ... & ... \\ 1 & 0 & 0 \end{pmatrix} $$

OneHot的意思，在这一列数据中，只有一个1，其它都是0。1所在的列数就是这个样本的分类类别。标签数据对应到每个样本数据上，列对齐，只有 $(1,0,0),(0,1,0),(0,0,1)$ 三种可能，分别表示第一类、第二类和第三类。

在SimpleDataReader中实现ToOneHot()方法，把原始标签转变成One-Hot编码：

class SimpleDataReader(object):
    def ToOneHot(self, num_category, base=0):
        ......

7.2.3 代码实现⚓︎

绝大部分代码可以从上一章的HelperClass中拷贝出来，但是需要我们为了本章的特殊需要稍加修改。

添加分类函数⚓︎

在Activators.py中，增加Softmax的实现，并添加单元测试。

class Softmax(object):
    def forward(self, z):
        ......

前向计算⚓︎

前向计算需要增加分类函数调用：

class NeuralNet(object):
    def forwardBatch(self, batch_x):
        Z = np.dot(batch_x, self.W) + self.B
        if self.params.net_type == NetType.BinaryClassifier:
            A = Logistic().forward(Z)
            return A
        elif self.params.net_type == NetType.MultipleClassifier:
            A = Softmax().forward(Z)
            return A
        else:
            return Z

反向传播⚓︎

在多分类函数一节详细介绍了反向传播的推导过程，推导的结果很令人惊喜，就是一个简单的减法，与前面学习的拟合、二分类的算法结果都一样。

class NeuralNet(object):
    def backwardBatch(self, batch_x, batch_y, batch_a):
        ......

计算损失函数值⚓︎

损失函数不再是均方差和二分类交叉熵了，而是交叉熵函数对于多分类的形式，并且添加条件分支来判断只在网络类型为多分类时调用此损失函数。

class LossFunction(object):
    # fcFunc: feed forward calculation
    def CheckLoss(self, A, Y):
        m = Y.shape[0]
        if self.net_type == NetType.Fitting:
            loss = self.MSE(A, Y, m)
        elif self.net_type == NetType.BinaryClassifier:
            loss = self.CE2(A, Y, m)
        elif self.net_type == NetType.MultipleClassifier:
            loss = self.CE3(A, Y, m)
        #end if
        return loss
    # end def

    # for multiple classifier
    def CE3(self, A, Y, count):
        ......

推理函数⚓︎

def inference(net, reader):
    xt_raw = np.array([5,1,7,6,5,6,2,7]).reshape(4,2)
    xt = reader.NormalizePredicateData(xt_raw)
    output = net.inference(xt)
    r = np.argmax(output, axis=1)+1
    print("output=", output)
    print("r=", r)

注意在推理之前，先做了归一化，因为原始数据是在[0,10]范围的。

函数np.argmax的作用是比较output里面的几个数据的值，返回最大的那个数据的行数或者列数，0-based。比如output=(1.02,-3,2.2)时，会返回2，因为2.2最大，所以我们再加1，把返回值变成1,2,3的其中一个。

np.argmax函数的参数axis=1，是因为有4个样本参与预测，所以需要在第二维上区分开来，分别计算每个样本的argmax值。

主程序⚓︎

if __name__ == '__main__':
    num_category = 3
    ......
    num_input = 2
    params = HyperParameters(num_input, num_category, eta=0.1, max_epoch=100, batch_size=10, eps=1e-3, net_type=NetType.MultipleClassifier)
    ......

7.2.4 运行结果⚓︎

损失函数历史记录⚓︎

从图7-8所示的趋势上来看，损失函数值还有进一步下降的可能，以提高模型精度。有兴趣的读者可以多训练几轮，看看效果。

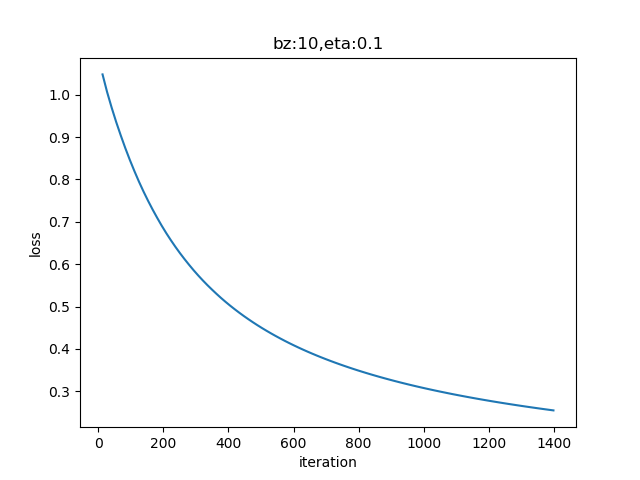

图7-8 训练过程中损失函数值的变化

下面是打印输出的最后几行：

......
epoch=99
99 13 0.25497053433985734
W= [[-1.43234109 -3.57409342  5.00643451]
 [ 4.47791288 -2.88936887 -1.58854401]]
B= [[-1.81896724  3.66606162 -1.84709438]]
output= [[0.01801124 0.73435241 0.24763634]
 [0.24709055 0.15438074 0.59852871]
 [0.38304995 0.37347646 0.24347359]
 [0.51360269 0.46266935 0.02372795]]
r= [2 3 1 1]

注意，r是分类预测结果，对于每个测试样本的结果，是按行看的，即第一行是第一个测试样本的分类结果。

经纬度相对值为 $(5,1)$ 时，概率0.734最大，属于2，蜀国
经纬度相对值为 $(7,6)$ 时，概率0.598最大，属于3，吴国
经纬度相对值为 $(5,6)$ 时，概率0.383最大，属于1，魏国
经纬度相对值为 $(2,7)$ 时，概率0.513最大，属于1，魏国

代码位置⚓︎

ch07, Level1

思考与练习⚓︎

从4个样本的推理结果来看，分类都是正确的，但是只有第一个样本的结果的0.734的概率值处于绝对领先位置，其它几个分类的概率值优势并不明显，这是为什么？如何让其正确分类的概率值的差距更大？
