14.5 多分类任务功能测试

14.5 多分类功能测试⚓︎

在第11章里，我们讲解了如何使用神经网络做多分类。在本节我们将会用Mini框架重现那个教学案例，然后使用一个真实的案例验证多分类的用法。

14.5.1 搭建模型一⚓︎

模型⚓︎

使用Sigmoid做为激活函数的两层网络，如图14-12。

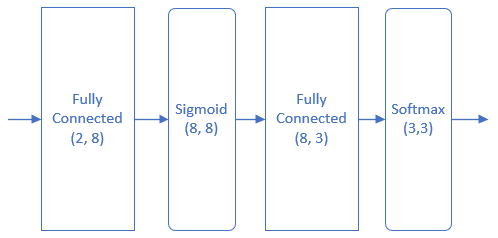

图14-12 完成非线性多分类教学案例的抽象模型

代码⚓︎

def model_sigmoid(num_input, num_hidden, num_output, hp):
    net = NeuralNet_4_0(hp, "chinabank_sigmoid")

    fc1 = FcLayer_1_0(num_input, num_hidden, hp)
    net.add_layer(fc1, "fc1")
    s1 = ActivationLayer(Sigmoid())
    net.add_layer(s1, "Sigmoid1")

    fc2 = FcLayer_1_0(num_hidden, num_output, hp)
    net.add_layer(fc2, "fc2")
    softmax1 = ClassificationLayer(Softmax())
    net.add_layer(softmax1, "softmax1")

    net.train(dataReader, checkpoint=50, need_test=True)
    net.ShowLossHistory()

    ShowResult(net, hp.toString())
    ShowData(dataReader)

超参数说明⚓︎

隐层8个神经元
最大epoch=5000
批大小=10
学习率0.1
绝对误差停止条件=0.08
多分类网络类型
初始化方法为Xavier

net.train()函数是一个阻塞函数，只有当训练完毕后才返回。

运行结果⚓︎

训练过程如图14-13所示，分类效果如图14-14所示。

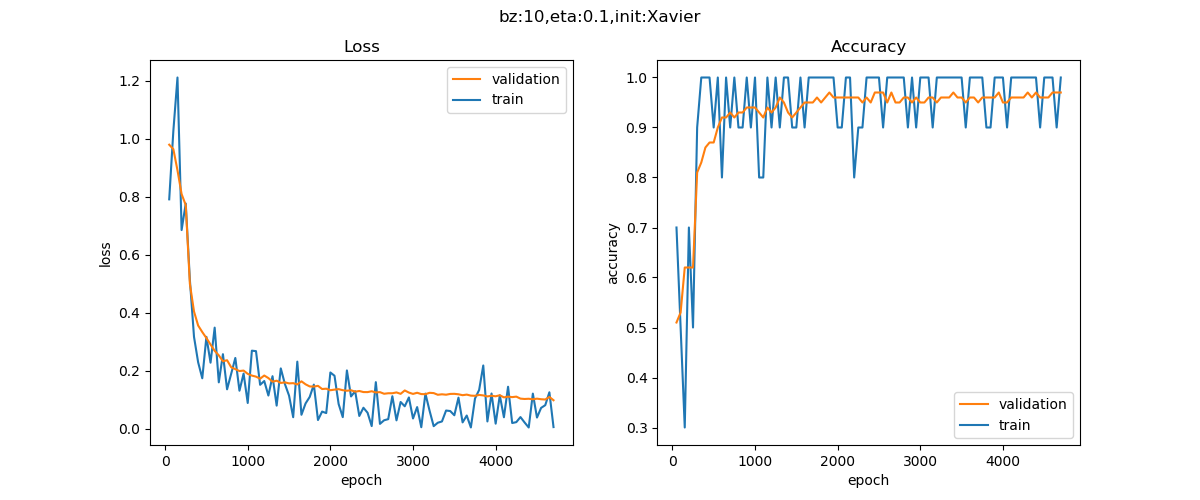

图14-13 训练过程中损失函数值和准确率的变化

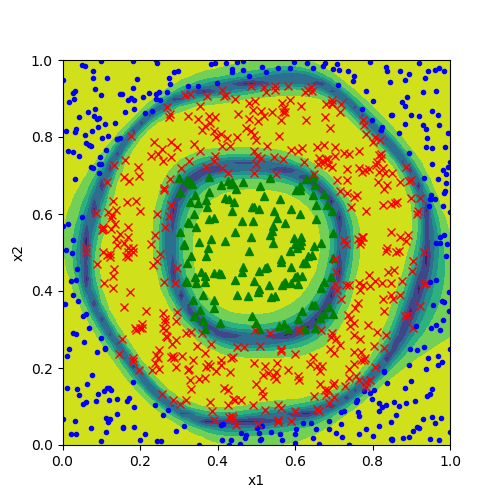

图14-14 分类效果图

14.5.2 搭建模型二⚓︎

模型⚓︎

使用ReLU做为激活函数的三层网络，如图14-15。

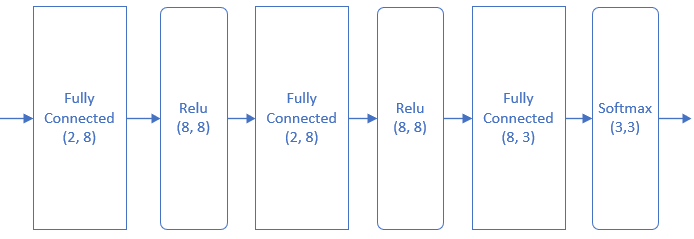

图14-15 使用ReLU函数抽象模型

用两层网络也可以实现，但是使用ReLE函数时，训练效果不是很稳定，用三层比较保险。

代码⚓︎

def model_relu(num_input, num_hidden, num_output, hp):
    net = NeuralNet_4_0(hp, "chinabank_relu")

    fc1 = FcLayer_1_0(num_input, num_hidden, hp)
    net.add_layer(fc1, "fc1")
    r1 = ActivationLayer(Relu())
    net.add_layer(r1, "Relu1")

    fc2 = FcLayer_1_0(num_hidden, num_hidden, hp)
    net.add_layer(fc2, "fc2")
    r2 = ActivationLayer(Relu())
    net.add_layer(r2, "Relu2")

    fc3 = FcLayer_1_0(num_hidden, num_output, hp)
    net.add_layer(fc3, "fc3")
    softmax = ClassificationLayer(Softmax())
    net.add_layer(softmax, "softmax")

    net.train(dataReader, checkpoint=50, need_test=True)
    net.ShowLossHistory()

    ShowResult(net, hp.toString())
    ShowData(dataReader)

超参数说明⚓︎

隐层8个神经元
最大epoch=5000
批大小=10
学习率0.1
绝对误差停止条件=0.08
多分类网络类型
初始化方法为MSRA

运行结果⚓︎

训练过程如图14-16所示，分类效果如图14-17所示。

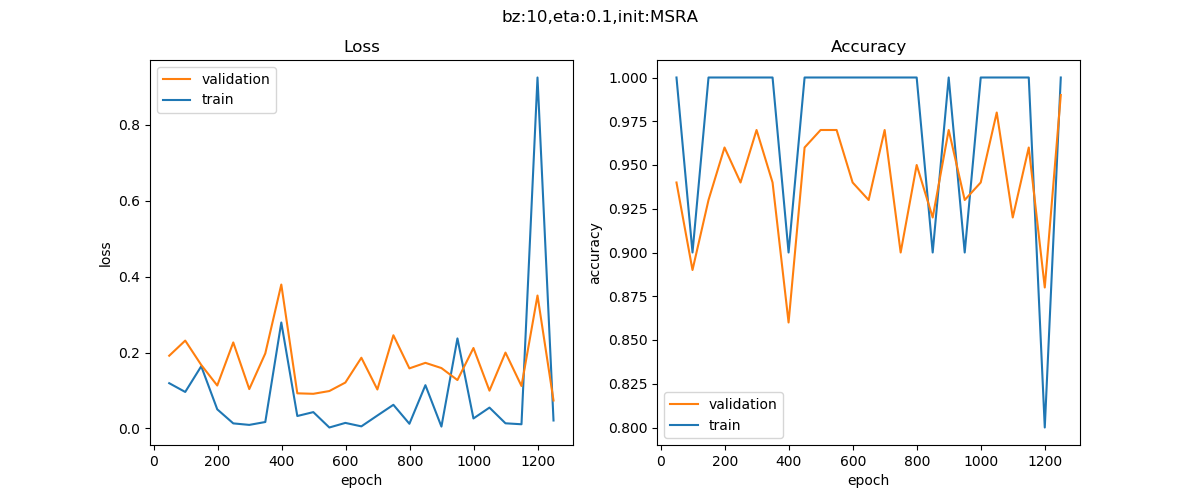

图14-16 训练过程中损失函数值和准确率的变化

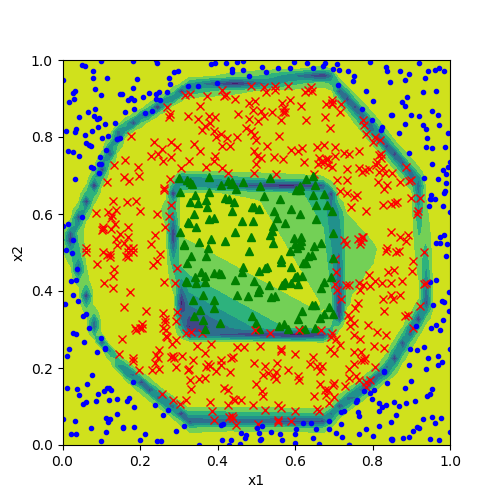

图14-17 分类效果图

14.5.3 比较⚓︎

表14-1比较一下使用不同的激活函数的分类效果图。

表14-1 使用不同的激活函数的分类结果比较

Sigmoid	ReLU

可以看到左图中的边界要平滑许多，这也就是ReLU和Sigmoid的区别，ReLU是用分段线性拟合曲线，Sigmoid有真正的曲线拟合能力。但是Sigmoid也有缺点，看分类的边界，使用ReLU函数的分类边界比较清晰，而使用Sigmoid函数的分类边界要平缓一些，过渡区较宽。

用一句简单的话来描述二者的差别：Relu能直则直，对方形边界适用；Sigmoid能弯则弯，对圆形边界适用。

代码位置⚓︎

ch14, Level5
