第13章 模型的推理与部署⚓︎

13.0 手工测试训练效果⚓︎

在辛辛苦苦经过短则数分钟，长则几天几个月训练之后，我们得到了一系列的能够满足我们需求的权重矩阵。将输入数据按一定的顺序和与权重矩阵进行运算，就可以得到对应的输出。这个过程就是推理的过程。

如果没有保存这些权重矩阵，那么每次使用之前，需要重新训练，这在计算资源有限的情况下是难以接受的。比方说，每次打开一个网站等待需要等待一天，因为这个时候后台在训练一个很大的模型，需要一天的时间结束训练，然后花10秒钟给出我们想要的结果。这样子的应用是可以接受的嘛？

另一个选择就是将训练好的权重矩阵保存下来，需要使用的时候重新加载权重矩阵。花费10秒钟加载，再花10秒钟把结果输出给用户！只需要20秒，这个应用运行结束了！

13.0.1 训练结果的保存与加载⚓︎

在上一章的三层神经网络例子中，我们在训练完成之后，有一行代码如下：

self.SaveResult()

它的功能就是把训练好的网络各层的权重和偏移参数保存到文件中，这样我们以后可以在使用这个网络推理时，方便地把这些参数重新加载到网络中，而不需要重新训练。前提是训练和推理的网络结构要一模一样。

再次加载训练结果代码如下：

def LoadNet():
    n_input = 784
    n_hidden1 = 64
    n_hidden2 = 16
    n_output = 10
    eta = 0.2
    eps = 0.01
    batch_size = 128
    max_epoch = 40

    hp = HyperParameters3(
        n_input, n_hidden1, n_hidden2, n_output,
        eta, max_epoch, batch_size, eps,
        NetType.MultipleClassifier,
        InitialMethod.Xavier)
    net = NeuralNet3(hp, "MNIST_64_16")
    net.LoadResult()

其中，net.LoadResult()完成了关键动作，其它代码都是复现训练时的网络结构。推理时，只需要调用net.inference()方法即可：

def Inference(img_array):
    output = net.inference(img_array)
    n = np.argmax(output)
    print("------recognize result is: {0} -----", n)

13.0.2 搭建应用⚓︎

这一节用Python搭建一个交互式界面来实现能手写输入的程序，从而验证MNIST的训练结果。需要用到pillow图像工具包和matplotlib绘图工具，可以使用如下命令安装：

pip install pillow matplotlib

搭建交互式应用的实现步骤有：

  1. 重现神经网络结构，加载权重和偏移数据
  2. 显示界面，让用户可以用鼠标或者手指（触摸屏）写一个数字
  3. 写好一个数字后，收集数据，转换数据，并触发推理过程
  4. 得到推理结果
  5. 清除界面，做下一次测试

加载权重数据的过程已在上一节说过了，下一步是用matplotlib提供的功能显示一个绘图面板，如图13-1所示。

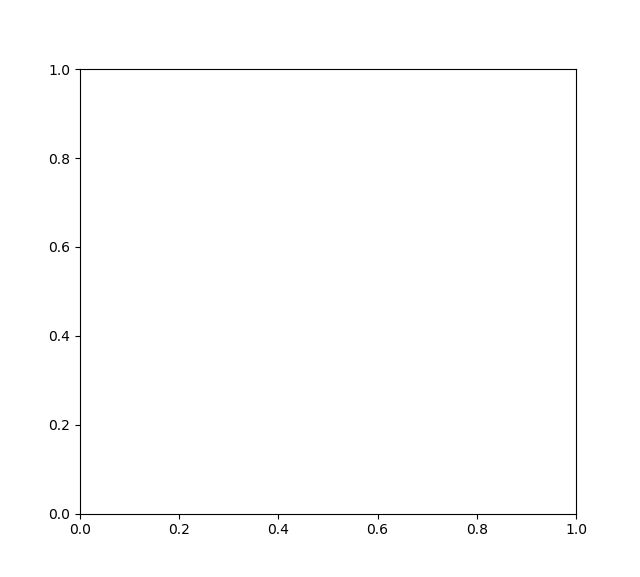

图13-1 用matplotlib显示的绘图面板

这是一个方形的空面板，坐标为[0,1]，但实际上它的初始尺寸是640\times 480，在使用之前，我们先把它拉成一个正方形（宽高大致近似即可），因为在训练时，我们使用的训练集是28\times 28的正方形，所以要求推理用的数据也是正方形的。

然后需要在这个面板上注册事件，以响应鼠标和键盘输入：

# 加载权重和偏移数据
net = LoadNet()
# 注册事件
fig, ax = plt.subplots()
# 键盘事件
fig.canvas.mpl_connect('key_press_event', on_key_press)
# 鼠标释放
fig.canvas.mpl_connect('button_release_event', on_mouse_release)
# 鼠标按下
fig.canvas.mpl_connect('button_press_event', on_mouse_press)
# 鼠标移动
fig.canvas.mpl_connect('motion_notify_event', on_mouse_move)
# 设置固定的绘图尺寸
plt.axis([0,1,0,1])
plt.show()

事件响应逻辑：

  • 在鼠标按下事件中，启动绘图功能
  • 在鼠标移动事件中，检查如果绘图功能开启，就在面板上显示鼠标轨迹
  • 在鼠标释放事件中，关闭绘图功能
  • 在键盘事件中，如果收到回车键，就触发推理过程；如果收到回退键，就清空画板

13.0.3 交互过程⚓︎

在面板上写个"2"，不要担心，那些毛刺并不会影响识别结果，但是注意要写大一些，充满画板，如图13-2所示。

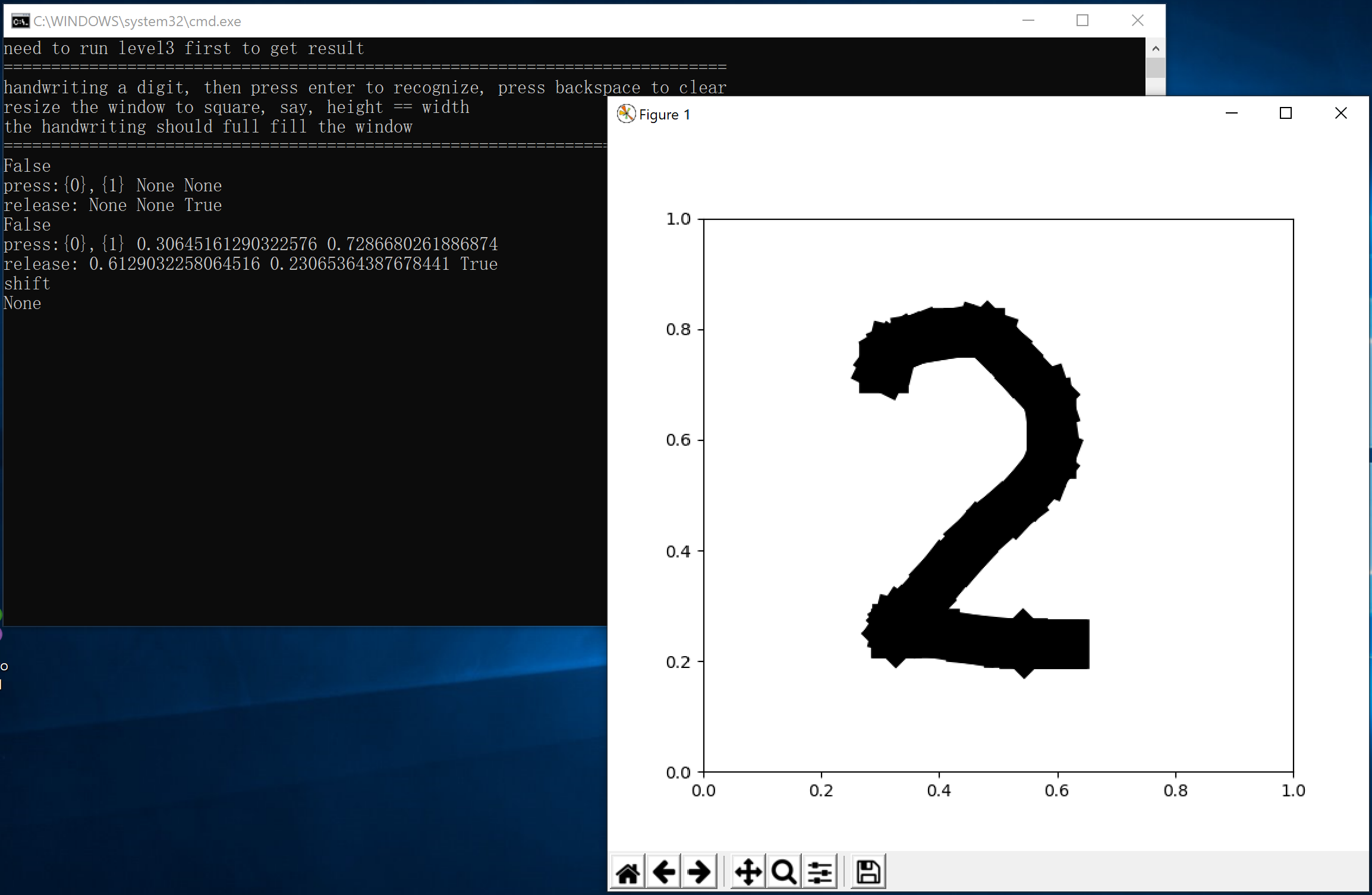

图13-2 在面板上写数字

此时会看到图13-2中，左侧控制台窗口中会显示一些辅助信息，如鼠标按下和释放的坐标。写完后，按回车键，会触发数据处理和推理过程。数据处理过程如下：

  1. 应用程序会先把绘图区域保存为一个文件
  2. 然后再把此文件读入内存，转换成灰度图
  3. 缩放尺寸到28\times 28（和训练数据一致）
  4. 用255减去所有像素值，得到黑底色白前景色的数据（和训练数据一致）
  5. 归一化到[0,1]（和训练数据一致）
  6. 变成1\times 784的数组，调用前向计算方法
  7. 得到Output后，做一个argmax，取到最终结果

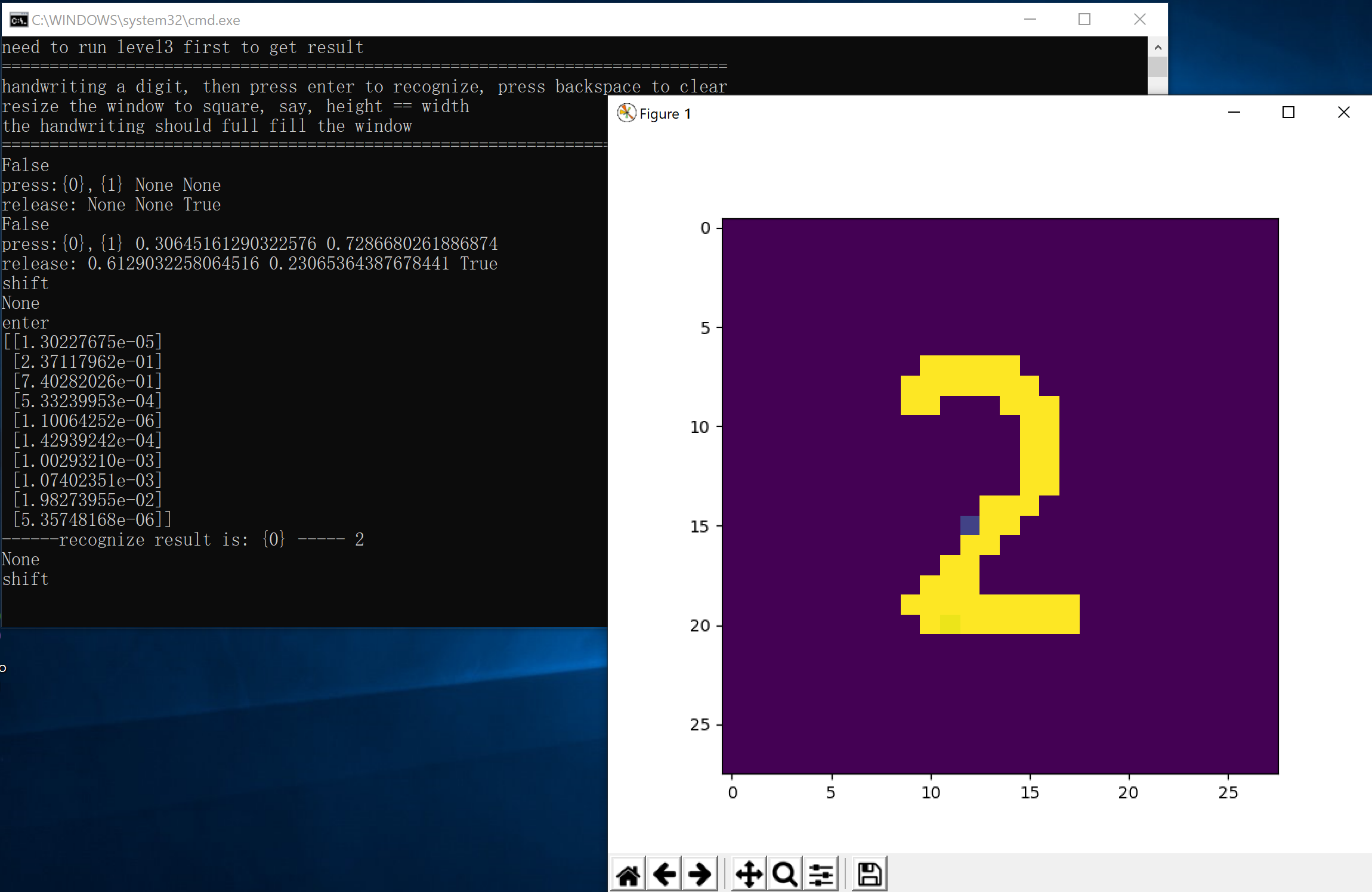

图13-3 模型推理的结果

最终结果如图13-3所示，在图中可以看到，A3的结果如下，经过softmax计算后，“2”的概率为0.74，argmax方法会把0.74在向量中的位置2返回：

[[1.30227675e-05]
 [2.37117962e-01]
 [7.40282026e-01]
 [5.33239953e-04]
 [1.10064252e-06]
 [1.42939242e-04]
 [1.00293210e-03]
 [1.07402351e-03]
 [1.98273955e-02]
 [5.35748168e-06]]

------recognize result is: {0} ----- 2

图13-3的画板中显示的图片是经过一些列数据处理后的图片（忽略它的彩色，那是matplotlib的装饰色），可以看到和原始图片的差别还是比较大的，尤其是经过缩小处理后，像素点的损失信息很多，这就要求我们在绘图时，要使用足够宽的笔迹，比如在此例中，我们使用了30像素的宽度。

代码位置

ch13, Level1
