第11章 多入多出的双层神经网络 - 非线性多分类

11.0 非线性多分类问题

11.0.1 提出问题：铜钱孔形问题

前面用异或问题和弧形样本学习了二分类，现在我们看看如何用它来做非线性多分类。

我们有如表11-1所示的1000个样本和标签。

表11-1 多分类问题数据样本

样本	$x_1$	$x_2$	$y$
1	0.22825111	-0.34587097	2
2	0.20982606	0.43388447	3
...	...	...	...
1000	0.38230143	-0.16455377	2

还好这个数据只有两个特征，所以我们可以用可视化的方法展示，如图11-1。

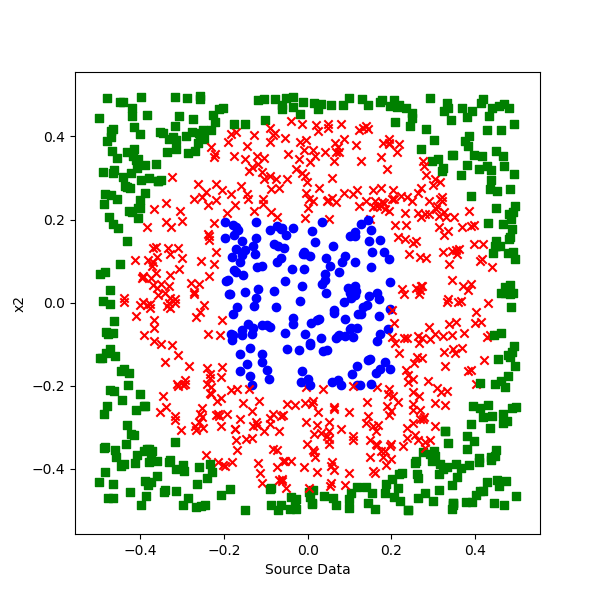

图11-1 可视化样本数据

一共有3个类别：

1. 蓝色方点
2. 红色叉点
3. 绿色圆点

样本组成了一个貌似铜钱的形状，我们就把这个问题叫做“铜钱孔形分类”问题吧，后面还要再提到。

问题：如何用两层神经网络实现这个铜钱孔三分类问题？

三种颜色的点有规律地占据了一个单位平面内$(-0.5,0.5)$的不同区域，从图中可以明显看出，这不是线性可分问题，而单层神经网络只能做线性分类，如果想做非线性分类，需要至少两层神经网络来完成。

红绿两色是圆形边界分割，红蓝两色是个矩形边界，都是有规律的。但是，学习神经网络，要忘记“规律”这个词，对于神经网络来说，数学上的“有规律”或者“无规律”是没有意义的，对于它来说一概都是无规律，训练难度是一模一样的。

另外，边界也是无意义的，要用概率来理解：没有一条非0即1的分界线来告诉我们哪些点应该属于哪个区域，我们可以得到的是处于某个位置的点属于三个类别的概率有多大，然后我们从中取概率最大的那个类别作为最终判断结果。

11.0.2 多分类模型的评估标准

我们以三分类问题举例，假设每类有100个样本，一共300个样本，最后的分类结果如表11-2所示。

表11-2 多分类结果的混淆矩阵

样本所属类别	分到类1	分到类2	分到类3	各类样本总数	精(准)确率
类1	90	4	6	100	90%
类2	9	84	5	100	84%
类3	1	4	95	100	95%
总数	101	93	106	300	89.67%

• 第1类样本，被错分到2类4个，错分到3类6个，正确90个；
• 第2类样本，被错分到1类9个，错分到3类5个，正确84个；
• 第3类样本，被错分到1类1个，错分到2类4个，正确95个。

总体的准确率是89.67%。三类的精确率是90%、84%、95%。实际上表11-2也是混淆矩阵在二分类基础上的扩展形式，其特点是在对角线上的值越大越好。

当然也可以计算每个类别的Precision和Recall，但是只在需要时才去做具体计算。比如，当第2类和第3类混淆比较严重时，为了记录模型训练的历史情况，才会把第2类和第3类单独拿出来分析。

我们在本书中，只使用总体的准确率来衡量多分类器的好坏。
