06.5 实现逻辑与或非门

6.5 实现逻辑与或非门⚓︎

单层神经网络，又叫做感知机，它可以轻松实现逻辑与、或、非门。由于逻辑与、或门，需要有两个变量输入，而逻辑非门只有一个变量输入。但是它们共同的特点是输入为0或1，可以看作是正负两个类别。

所以，在学习了二分类知识后，我们可以用分类的思想来实现下列5个逻辑门：

与门 AND
与非门 NAND
或门 OR
或非门 NOR
非门 NOT

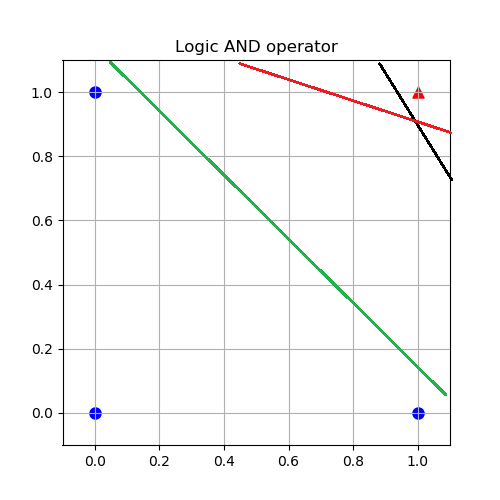

以逻辑AND为例，图6-12中的4个点分别代表4个样本数据，蓝色圆点表示负例（ $y=0$ ），红色三角表示正例（ $y=1$ ）。

图6-12 可以解决逻辑与问题的多条分割线

如果用分类思想的话，根据前面学到的知识，应该在红色点和蓝色点之间划出一条分割线来，可以正好把正例和负例完全分开。由于样本数据稀疏，所以这条分割线的角度和位置可以比较自由，比如图中的三条直线，都可以是这个问题的解。让我们一起看看神经网络能否给我们带来惊喜。

6.5.1 实现逻辑非门⚓︎

很多阅读材料上会这样介绍：模型 $y=wx+b$ ，令 $w=-1,b=1$ ，则：

当 $x=0$ 时， $y = -1 \times 0 + 1 = 1$
当 $x=1$ 时， $y = -1 \times 1 + 1 = 0$

于是有如图6-13所示的神经元结构。

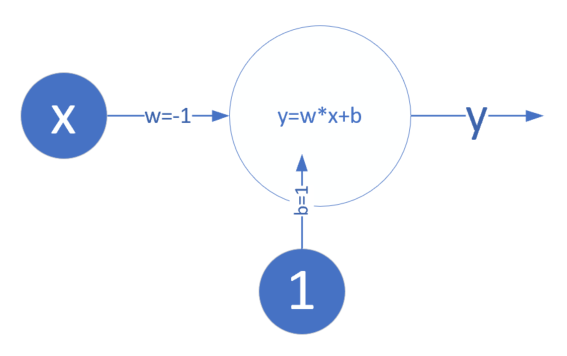

图6-13 不正确的逻辑非门的神经元实现

但是，这变成了一个拟合问题，而不是分类问题。比如，令 $x=0.5$ ，代入公式中有：

$y=wx+b = -1 \times 0.5 + 1 = 0.5$

即，当 $x=0.5$ 时， $y=0.5$ ，且其结果 $x$ 和 $y$ 的值并没有丝毫“非”的意思。所以，应该定义如图6-14所示的神经元来解决问题，而其样本数据也很简单，如表6-6所示，一共只有两行数据。

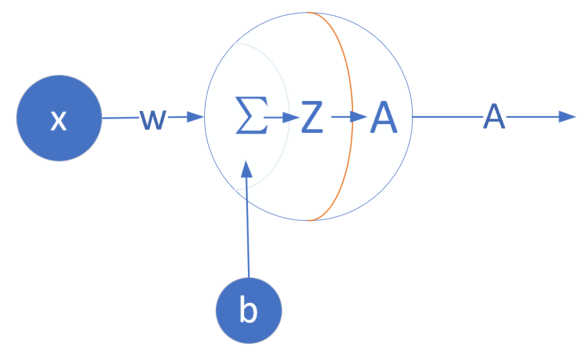

图6-14 正确的逻辑非门的神经元实现

表6-6 逻辑非问题的样本数据

样本序号	样本值 $x$	标签值 $y$
1	0	1
2	1	0

建立样本数据的代码如下：

    def Read_Logic_NOT_Data(self):
        X = np.array([0,1]).reshape(2,1)
        Y = np.array([1,0]).reshape(2,1)
        self.XTrain = self.XRaw = X
        self.YTrain = self.YRaw = Y
        self.num_train = self.XRaw.shape[0]

在主程序中，令：

num_input = 1
num_output = 1

执行训练过程，最终得到图6-16所示的分类结果和下面的打印输出结果。

......
2514 1 0.0020001369266925305
2515 1 0.0019993382569061806
W= [[-12.46886021]]
B= [[6.03109791]]
[[0.99760291]
 [0.00159743]]

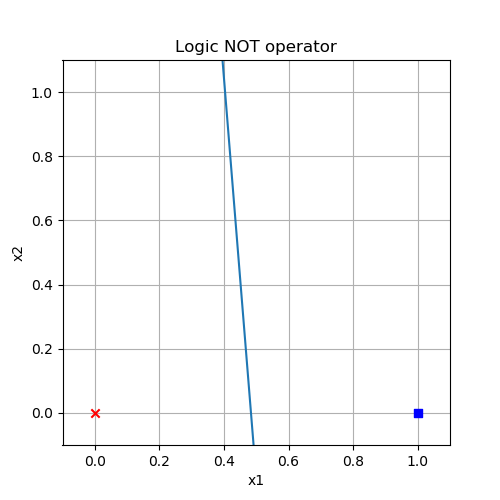

图6-15 逻辑非门的分类结果

从图6-15中，可以理解神经网络在左右两类样本点之间画了一条直线，来分开两类样本，该直线的方程就是打印输出中的W和B值所代表的直线：

$y = -12.468x + 6.031$

结果显示这不是一条垂直于 $x$ 轴的直线，而是稍微有些“歪”。这体现了神经网络的能力的局限性，它只是“模拟”出一个结果来，而不能精确地得到完美的数学公式。这个问题的精确的数学公式是一条垂直线，相当于 $w=\infty$ ，这不可能训练得出来。

6.5.2 实现逻辑与或门⚓︎

神经元模型⚓︎

依然使用第6.2节中的神经元模型，如图6-16。

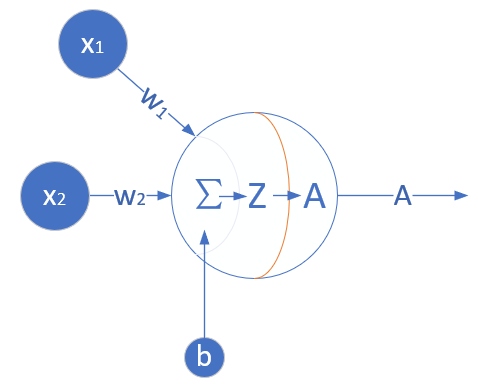

图6-16 逻辑与或门的神经元实现

因为输入特征值只有两个，输出一个二分类，所以模型和前一节的一样。

训练样本⚓︎

每个类型的逻辑门都只有4个训练样本，如表6-7所示。

表6-7 四种逻辑门的样本和标签数据

样本	$x_1$	$x_2$	逻辑与 $y$	逻辑与非 $y$	逻辑或 $y$	逻辑或非 $y$
1	0	0	0	1	0	1
2	0	1	0	1	1	0
3	1	0	0	1	1	0
4	1	1	1	0	1	0

读取数据⚓︎

class LogicDataReader(SimpleDataReader):
    def Read_Logic_AND_Data(self):
        X = np.array([0,0,0,1,1,0,1,1]).reshape(4,2)
        Y = np.array([0,0,0,1]).reshape(4,1)
        self.XTrain = self.XRaw = X
        self.YTrain = self.YRaw = Y
        self.num_train = self.XRaw.shape[0]

    def Read_Logic_NAND_Data(self):
        ......

    def Read_Logic_OR_Data(self):
        ......

    def Read_Logic_NOR_Data(self):
        ......

以逻辑AND为例，我们从SimpleDataReader派生出自己的类LogicDataReader，并加入特定的数据读取方法Read_Logic_AND_Data()，其它几个逻辑门的方法类似，在此只列出方法名称。

测试函数⚓︎

def Test(net, reader):
    X,Y = reader.GetWholeTrainSamples()
    A = net.inference(X)
    print(A)
    diff = np.abs(A-Y)
    result = np.where(diff < 1e-2, True, False)
    if result.sum() == 4:
        return True
    else:
        return False

我们知道了神经网络只能给出近似解，但是这个“近似”能到什么程度，是需要我们在训练时自己指定的。相应地，我们要有测试手段，比如当输入为 $(1，1)$ 时，AND的结果是 $1$ ，但是神经网络只能给出一个 $0.721$ 的概率值，这是不满足精度要求的，必须让4个样本的误差都小于1e-2。

训练函数⚓︎

def train(reader, title):
    ...
    params = HyperParameters(eta=0.5, max_epoch=10000, batch_size=1, eps=2e-3, net_type=NetType.BinaryClassifier)
    num_input = 2
    num_output = 1
    net = NeuralNet(params, num_input, num_output)
    net.train(reader, checkpoint=1)
    # test
    print(Test(net, reader))
    ......

在超参中指定了最多10000次的epoch，0.5的学习率，停止条件为损失函数值低至2e-3时。在训练结束后，要先调用测试函数，需要返回True才能算满足要求，然后用图形显示分类结果。

运行结果⚓︎

逻辑AND的运行结果的打印输出如下：

......
epoch=4236
4236 3 0.0019998012999365928
W= [[11.75750515]
 [11.75780362]]
B= [[-17.80473354]]
[[9.96700157e-01]
 [2.35953140e-03]
 [1.85140939e-08]
 [2.35882891e-03]]
True

迭代了4236次，达到精度

$loss<1e-2$ 。当输入

$(1,1)、(1,0)、(0,1)、(0,0)$ 四种组合时，输出全都满足精度要求。

6.5.3 结果比较⚓︎

把5组数据放入表6-8中做一个比较。

表6-8 五种逻辑门的结果比较

逻辑门	分类结果	参数值
非		W=-12.468 B=6.031
与		W1=11.757 W2=11.757 B=-17.804
与非		W1=-11.763 W2=-11.763 B=17.812
或		W1=11.743 W2=11.743 B=-11.738
或非		W1=-11.738 W2=-11.738 B=5.409

我们从数值和图形可以得到两个结论：

W1和W2的值基本相同而且符号相同，说明分割线一定是135°斜率
精度越高，则分割线的起点和终点越接近四边的中点0.5的位置

以上两点说明神经网络还是很聪明的，它会尽可能优美而鲁棒地找出那条分割线。

代码位置⚓︎

ch06, Level4

思考与练习⚓︎

减小max_epoch的数值，观察神经网络的训练结果。
为什么达到相同的精度，逻辑OR和NOR只用2000次左右的epoch，而逻辑AND和NAND却需要4000次以上？
