19.7 双向循环神经网络

19.7 双向循环神经网络

19.7.1 深度循环神经网络的结构图

前面学习的内容，都是因为“过去”的时间步的状态对“未来”的时间步的状态有影响，在本节中，我们将学习一种双向影响的结构，即双向循环神经网络。

比如在一个语音识别的模型中，可能前面的一个词听上去比较模糊，会产生多个猜测，但是后面的词都很清晰，于是可以用后面的词来为前面的词提供一个最有把握（概率最大）的猜测。再比如，在手写识别应用中，前面的笔划与后面的笔划是相互影响的，特别是后面的笔划对整个字的识别有较大的影响。

在本节中会出现两组相似的词：前向计算、反向传播、正向循环、逆向循环。区别如下：

• 前向计算：是指神经网络中通常所说的前向计算，包括正向循环的前向计算和逆向循环的前向计算。
• 反向传播：是指神经网络中通常所说的反向传播，包括正向循环的反向传播和逆向循环的反向传播。
• 正向循环：是指双向循环神经网络中的从左到右时间步。在正向过程中，会存在前向计算和反向传播。
• 逆向循环：是指双向循环神经网络中的从右到左时间步。在逆向过程中，也会存在前向计算和反向传播。

很多资料中关于双向循环神经网络的示意如图19-22所示。

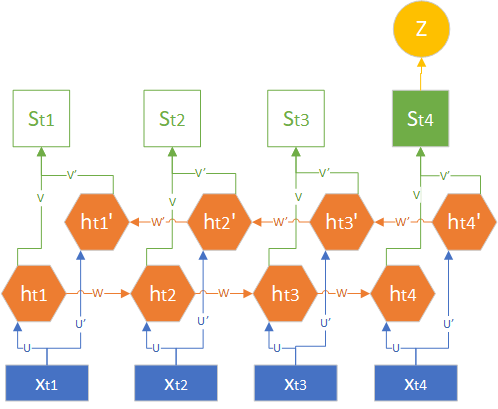

图19-22 双向循环神经网络结构图（不正确）

在图19-22中，$h_{tn}$中的n表示时间步，在图中取值为1至4。 - $h_{t1}$至$h_{t4}$是正向循环的四个隐层状态值，$U$、$V$、$W$ 分别是它们的权重矩阵值； - $h'_ {t1}$至$h'_ {t4}$是逆向循环的四个隐层状态值，$U'$、$V'$、 $W'$ 分别是它们的权重矩阵值； - $S_{t1}$至$S_{t4}$是正逆两个方向的隐层状态值的和。

但是，请大家记住，图19-22和上面的相关解释是不正确的！主要的问题集中在 $s_t$ 是如何生成的。

$h_t$ 和 $h'_ t$ 到$s_t$之间不是矩阵相乘的关系，所以没有 $V$ 和 $V'$ 这两个权重矩阵。

正向循环的最后一个时间步$h_{t4}$和逆向循环的第一个时间步$h_{t4}'$共同生成$s_{t4}$，这也是不对的。因为对于正向循环来说，用 $h_{t4}$ 没问题。但是对于逆向循环来说，$h'_ {t4}$ 只是第一个时间步的结果，后面的计算还未发生，所以 $h'_{t4}$ 非常不准确。

正确的双向循环神经网络图应该如图19-23所示。

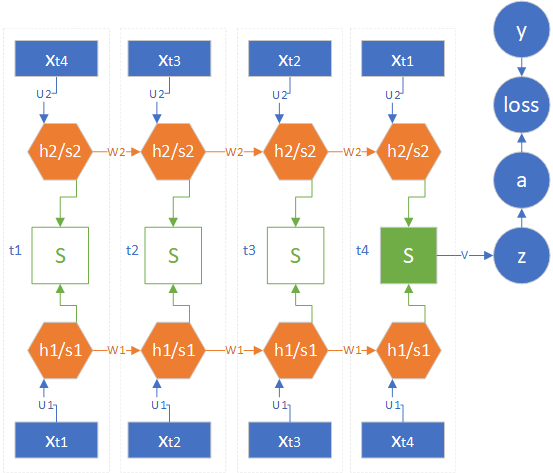

图19-23 双向循环神经网络结构图

用$h1/s1$表示正向循环的隐层状态，$U1$、$W1$表示权重矩阵；用$h2/s2$表示逆向循环的隐层状态，$U2$、$W2$表示权重矩阵。$s$ 是 $h$ 的激活函数结果。

请注意上下两组$x_{t1}$至$x_{t4}$的顺序是相反的：

• 对于正向循环的最后一个时间步来说，$x_{t4}$ 作为输入，$s1_{t4}$是最后一个时间步的隐层值；
• 对于逆向循环的最后一个时间步来说，$x_{t1}$ 作为输入，$s2_{t4}$是最后一个时间步的隐层值；
• 然后 $s1_{t4}$ 和 $s2_{t4}$ 拼接得到 $s_{t4}$，再通过与权重矩阵 $V$ 相乘得出 $Z$。

这就解决了图19-22中的逆向循环在第一个时间步的输出不准确的问题，对于两个方向的循环，都是用最后一个时间步的输出。

图19-23中的 $s$ 节点有两种，一种是绿色实心的，表示有实际输出；另一种是绿色空心的，表示没有实际输出，对于没有实际输出的节点，也不需要做反向传播的计算。

如果需要在每个时间步都有输出，那么图19-23也是一种合理的结构，而图19-22就无法解释了。

19.7.2 前向计算

我们先假设应用场景只需要在最后一个时间步有输出（比如19.4节和19.5节中的应用就是如此），所以t2所代表的所有中间步都没有a、loss、y三个节点（用空心的圆表示），只有最后一个时间步有输出。

与前面的单向循环网络不同的是，由于有逆向网络的存在，在逆向过程中，t3是第一个时间步，t1是最后一个时间步，所以t1也应该有输出。

公式推导

$$h1 = x \cdot U1 + s1_{t-1} \cdot W1 \tag{1}$$

注意公式1在t1时，$s1_{t-1}$是空，所以加法的第二项不存在。

$$s1 = Tanh(h1) \tag{2}$$

$$h2 = x \cdot U2 + s2_{t-1} \cdot W2 \tag{3}$$

注意公式3在t1时，$s2_{t-1}$是空，所以加法的第二项不存在。而且 $x$ 是颠倒时序后的值。

$$s2 = Tanh(h2) \tag{4}$$

$$s = s1 \oplus s2 \tag{5}$$

公式5有几种实现方式，比如sum（矩阵求和）、concat（矩阵拼接）、mul（矩阵相乘）、ave（矩阵平均），我们在这里使用矩阵求和，这样在反向传播时的公式比较容易推导。

$$z = s \cdot V \tag{6}$$

$$a = Softmax(z) \tag{7}$$

公式4、5、6、7只在最后一个时间步发生。

代码实现

由于是双向的，所以在主过程中，存在一正一反两个计算链，1表示正向，2表示逆向，3表示输出时的计算。

class timestep(object):
    def forward_1(self, x1, U1, bU1, W1, prev_s1, isFirst):
        ...

    def forward_2(self, x2, U2, bU2, W2, prev_s2, isFirst):
        ...

    def forward_3(self, V, bV, isLast):
        ...

19.7.3 反向传播

正向循环的反向传播

先推导正向循环的反向传播公式，即关于h1、s1节点的计算。

对于最后一个时间步（即$\tau$）：

$$\frac{\partial Loss}{\partial z_\tau} = \frac{\partial loss_\tau}{\partial z_\tau}=a_\tau-y_\tau \rightarrow dz_\tau \tag{8}$$

对于其它时间步来说$dz_t=0$，因为不需要输出。

因为$s=s1 + s2$，所以$\frac{\partial s}{\partial s1}=1$，代入下面的公式中：

$$\begin{aligned} \frac{\partial Loss}{\partial h1_\tau}&=\frac{\partial loss_\tau}{\partial h1_\tau}=\frac{\partial loss_\tau}{\partial z_\tau}\frac{\partial z_\tau}{\partial s_\tau}\frac{\partial s_\tau}{\partial s1_\tau}\frac{\partial s1_\tau}{\partial h1_\tau} \\\\ &=dz_\tau \cdot V^T \odot \sigma'(s1_\tau) \rightarrow dh1_\tau \end{aligned} \tag{9}$$

其中，下标$\tau$表示最后一个时间步，$\sigma'(s1)$表示激活函数的导数，$s1$是激活函数的数值。下同。

比较公式9和19.3节通用循环神经网络模型中的公式9，形式上是完全相同的，原因是$\frac{\partial s}{\partial s1}=1$，并没有给我们带来任何额外的计算，所以关于其他时间步的推导也应该相同。

对于中间的所有时间步，除了本时间步的$loss_t$回传误差外，后一个时间步的$h1_{t+1}$也会回传误差：

$$\begin{aligned} \frac{\partial Loss}{\partial h1_t} &= \frac{\partial loss_t}{\partial z_t}\frac{\partial z_t}{\partial s_t}\frac{\partial s_t}{\partial s1_t}\frac{\partial s1_t}{\partial h1_t} + \frac{\partial Loss}{\partial h1_{t+1}}\frac{\partial h1_{t+1}}{\partial s1_{t}}\frac{\partial s1_t}{\partial h1_t} \\\\ &=dz_t \cdot V^{\top} \odot \sigma'(s1_t) + \frac{\partial Loss}{\partial h1_{t+1}} \cdot W1^{\top} \odot \sigma'(s1_t) \\\\ &=(dz_t \cdot V^{\top} + dh1_{t+1} \cdot W1^{\top}) \odot \sigma'(s1_t) \rightarrow dh1_t \end{aligned} \tag{10}$$

公式10中的$dh1_{t+1}$，就是上一步中计算得到的$dh1_t$，如果追溯到最开始，即公式9中的$dh1_\tau$。因此，先有最后一个时间步的$dh1_\tau$，然后依次向前推，就可以得到所有时间步的$dh1_t$。

对于$V$来说，只有当前时间步的损失函数会给它反向传播的误差，与别的时间步没有关系，所以有：

$$\frac{\partial loss_t}{\partial V_t} = \frac{\partial loss_t}{\partial z_t}\frac{\partial z_t}{\partial V_t}= s_t^{\top} \cdot dz_t \rightarrow dV_t \tag{11}$$

对于$U1$，后面的时间步都会给它反向传播误差，但是我们只从$h1$节点考虑：

$$\frac{\partial Loss}{\partial U1_t} = \frac{\partial Loss}{\partial h1_t}\frac{\partial h1_t}{\partial U1_t}= x^{\top}_ t \cdot dh1_t \rightarrow dU1_t \tag{12}$$

对于$W1$，和$U1$的考虑是一样的，只从当前时间步的$h1$节点考虑：

$$\frac{\partial Loss}{\partial W1_t} = \frac{\partial Loss}{\partial h1_t}\frac{\partial h1_t}{\partial W1_t}= s1_{t-1}^{\top} \cdot dh1_t \rightarrow dW1_t \tag{13}$$

对于第一个时间步，$s1_{t-1}$不存在，所以没有$dW1$：

$$dW1 = 0 \tag{14}$$

逆向循环的反向传播

逆向循环的反向传播和正向循环一模一样，只是把 $1$ 变成 $2$ 即可，比如公式13变成：

$$\frac{\partial Loss}{\partial W2_t} = \frac{\partial Loss}{\partial h2_t}\frac{\partial h2_t}{\partial W2_t}= s2_{t-1}^{\top} \cdot dh2_t \rightarrow dW2_t$$

19.7.4 代码实现

单向循环神经网络的效果

为了与单向的循环神经网络比较，笔者在Level3_Base的基础上实现了一个MNIST分类，超参如下：

    net_type = NetType.MultipleClassifier # 多分类
    output_type = OutputType.LastStep     # 只在最后一个时间步输出
    num_step = 28
    eta = 0.005                           # 学习率
    max_epoch = 100
    batch_size = 128
    num_input = 28
    num_hidden = 32                       # 隐层神经元32个
    num_output = 10

得到的训练结果如下：

...
99:42784:0.005000 loss=0.212298, acc=0.943200
99:42999:0.005000 loss=0.200447, acc=0.947200
save last parameters...
testing...
loss=0.186573, acc=0.948800
load best parameters...
testing...
loss=0.176821, acc=0.951700

最好的时间点的权重矩阵参数得到的准确率为95.17%，损失函数值为0.176821。

双向循环神经网络的效果

    eta = 0.01
    max_epoch = 100
    batch_size = 128
    num_step = 28
    num_input = 28
    num_hidden1 = 20          # 正向循环隐层神经元20个
    num_hidden2 = 20          # 逆向循环隐层神经元20个
    num_output = 10

得到的结果如图19-23所示。

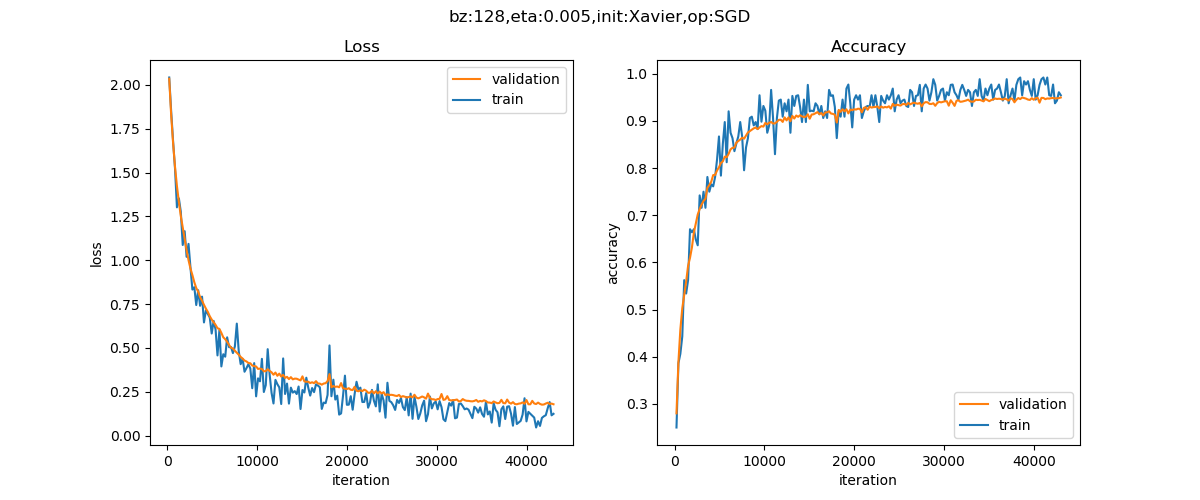

图19-23 训练过程中损失函数值和准确率的变化

下面是打印输出：

...
save best parameters...
98:42569:0.002000 loss=0.163360, acc=0.955200
99:42784:0.002000 loss=0.164529, acc=0.954200
99:42999:0.002000 loss=0.163679, acc=0.955200
save last parameters...
testing...
loss=0.144703, acc=0.958000
load best parameters...
testing...
loss=0.146799, acc=0.958000

最好的时间点的权重矩阵参数得到的准确率为95.59%，损失函数值为0.153259。

比较

表19-12 单向和双向循环神经网络的比较

	单向	双向
参数个数	2281	2060
准确率	95.17%	95.8%
损失函数值	0.176	0.144

代码位置

ch19, Level7

其中，Level7_Base_MNIST.py是单向的循环神经网络，Level7_BiRnn_MNIST.py是双向的循环神经网络。
