11.1 非线性多分类实现

11.1 非线性多分类⚓︎

11.1.1 定义神经网络结构⚓︎

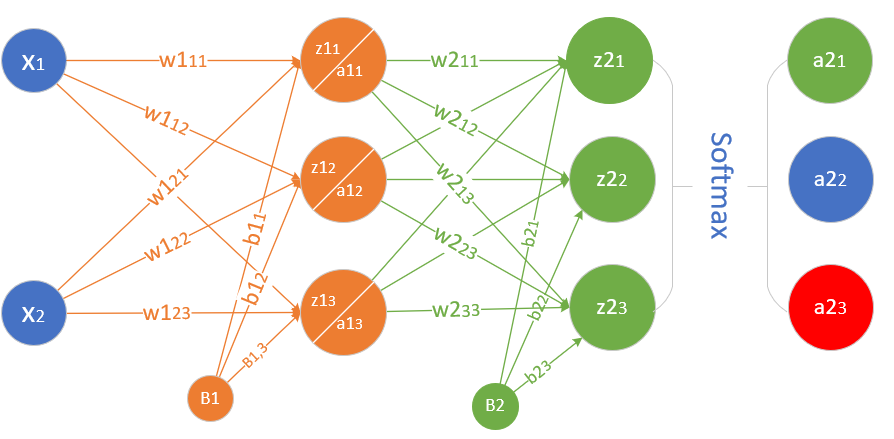

先设计出能完成非线性多分类的网络结构，如图11-2所示。

图11-2 非线性多分类的神经网络结构图

输入层两个特征值 $x_1, x_2$ $$ x= \begin{pmatrix} x_1 & x_2 \end{pmatrix} $$
隐层 $2\times 3$ 的权重矩阵 $W1$ $$ W1= \begin{pmatrix} w1_{11} & w1_{12} & w1_{13} \\ w1_{21} & w1_{22} & w1_{23} \end{pmatrix} $$
隐层 $1\times 3$ 的偏移矩阵 $B1$

$B1=\begin{pmatrix} b1_1 & b1_2 & b1_3 \end{pmatrix}$

隐层由3个神经元构成
输出层 $3\times 3$ 的权重矩阵 $W2$ $$ W2=\begin{pmatrix} w2_{11} & w2_{12} & w2_{13} \\ w2_{21} & w2_{22} & w2_{23} \\ w2_{31} & w2_{32} & w2_{33} \end{pmatrix} $$
输出层 $1\times 1$ 的偏移矩阵 $B2$

$B2=\begin{pmatrix} b2_1 & b2_2 & b2_3 \end{pmatrix}$

输出层有3个神经元使用Softmax函数进行分类

11.1.2 前向计算⚓︎

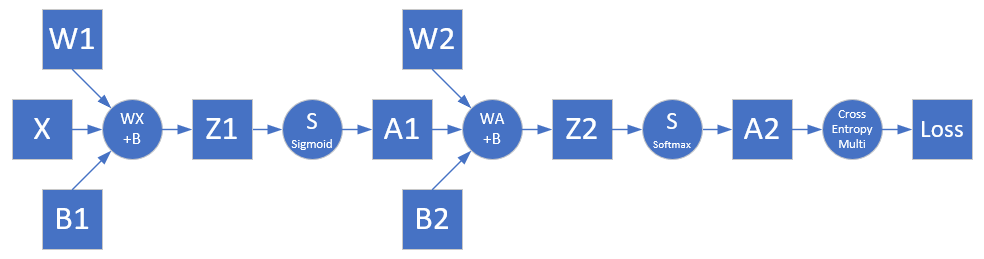

根据网络结构，可以绘制前向计算图，如图11-3所示。

图11-3 前向计算图

第一层⚓︎

线性计算

$z1_1 = x_1 w1_{11} + x_2 w1_{21} + b1_1 $$ $$ z1_2 = x_1 w1_{12} + x_2 w1_{22} + b1_2 $$ $$ z1_3 = x_1 w1_{13} + x_2 w1_{23} + b1_3 $$ $$ Z1 = X \cdot W1 + B1$

激活函数

$a1_1 = Sigmoid(z1_1) $$ $$ a1_2 = Sigmoid(z1_2) $$ $$ a1_3 = Sigmoid(z1_3) $$ $$ A1 = Sigmoid(Z1)$

第二层⚓︎

线性计算

$z2_1 = a1_1 w2_{11} + a1_2 w2_{21} + a1_3 w2_{31} + b2_1 $$ $$ z2_2 = a1_1 w2_{12} + a1_2 w2_{22} + a1_3 w2_{32} + b2_2 $$ $$ z2_3 = a1_1 w2_{13} + a1_2 w2_{23} + a1_3 w2_{33} + b2_3 $$ $$ Z2 = A1 \cdot W2 + B2$

分类函数

$a2_1 = \frac{e^{z2_1}}{e^{z2_1} + e^{z2_2} + e^{z2_3}} $$ $$ a2_2 = \frac{e^{z2_2}}{e^{z2_1} + e^{z2_2} + e^{z2_3}} $$ $$ a2_3 = \frac{e^{z2_3}}{e^{z2_1} + e^{z2_2} + e^{z2_3}} $$ $$ A2 = Softmax(Z2)$

损失函数⚓︎

使用多分类交叉熵损失函数： $$ loss = -(y_1 \ln a2_1 + y_2 \ln a2_2 + y_3 \ln a2_3) $$ $$ J(w,b) = -\frac{1}{m} \sum^m_{i=1} \sum^n_{j=1} y_{ij} \ln (a2_{ij}) $$

$m$ 为样本数， $n$ 为类别数。

11.1.3 反向传播⚓︎

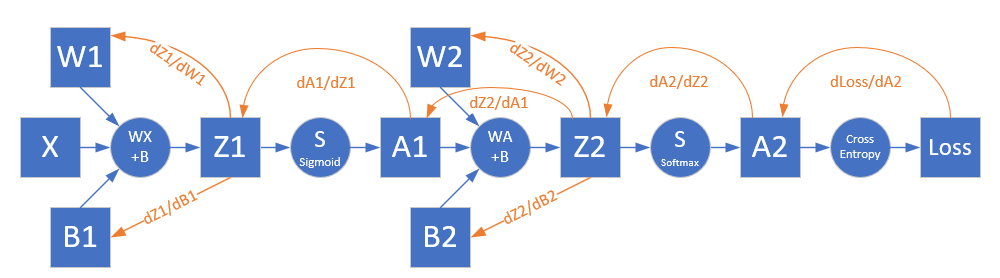

根据前向计算图，可以绘制出反向传播的路径如图11-4。

图11-4 反向传播图

在第7.1中学习过了Softmax与多分类交叉熵配合时的反向传播推导过程，最后是一个很简单的减法：

$\frac{\partial loss}{\partial Z2}=A2-y \rightarrow dZ2$

从Z2开始再向前推的话，和10.2节是一模一样的，所以直接把结论拿过来：

$\frac{\partial loss}{\partial W2}=A1^{\top} \cdot dZ2 \rightarrow dW2 $$ $$\frac{\partial{loss}}{\partial{B2}}=dZ2 \rightarrow dB2$$ $$ \frac{\partial A1}{\partial Z1}=A1 \odot (1-A1) \rightarrow dA1 $$ $$ \frac{\partial loss}{\partial Z1}=dZ2 \cdot W2^{\top} \odot dA1 \rightarrow dZ1 $$ $$ dW1=X^{\top} \cdot dZ1 $$ $$ dB1=dZ1$

11.1.4 代码实现⚓︎

绝大部分代码都在HelperClass2目录中的基本类实现，这里只有主过程：

if __name__ == '__main__':
    ......
    n_input = dataReader.num_feature
    n_hidden = 3
    n_output = dataReader.num_category
    eta, batch_size, max_epoch = 0.1, 10, 5000
    eps = 0.1
    hp = HyperParameters2(n_input, n_hidden, n_output, eta, max_epoch, batch_size, eps, NetType.MultipleClassifier, InitialMethod.Xavier)
    # create net and train
    net = NeuralNet2(hp, "Bank_233")
    net.train(dataReader, 100, True)
    net.ShowTrainingTrace()
    # show result
    ......

过程描述：

读取数据文件
显示原始数据样本分布图
其它数据操作：归一化、打乱顺序、建立验证集
设置超参
建立神经网络开始训练
显示训练结果

11.1.5 运行结果⚓︎

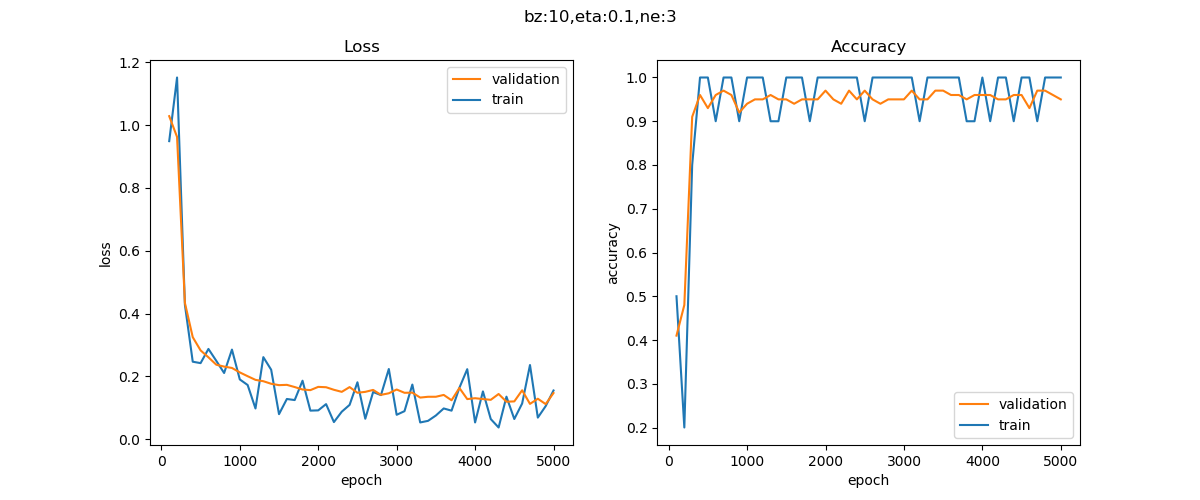

训练过程如图11-5所示。

图11-5 训练过程中的损失函数值和准确率值的变化

迭代了5000次，没有到达损失函数小于0.1的条件。

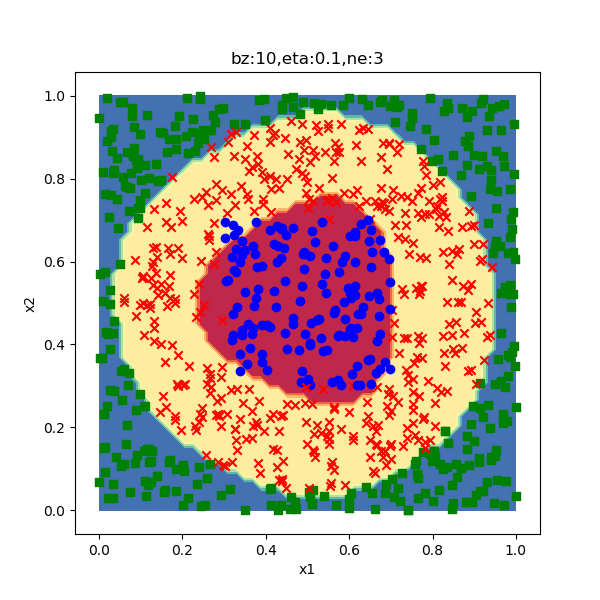

分类结果如图11-6所示。

图11-6 分类效果图

因为没达到精度要求，所以分类效果一般。从分类结果图上看，外圈圆形差不多拟合住了，但是内圈的方形还差很多。

打印输出：

......
epoch=4999, total_iteration=449999
loss_train=0.225935, accuracy_train=0.800000
loss_valid=0.137970, accuracy_valid=0.960000
W= [[ -8.30315494   9.98115605   0.97148346]
 [ -5.84460922  -4.09908698 -11.18484376]]
B= [[ 4.85763475 -5.61827538  7.94815347]]
W= [[-32.28586038  -8.60177788  41.51614172]
 [-33.68897413  -7.93266621  42.09333288]
 [ 34.16449693   7.93537692 -41.19340947]]
B= [[-11.11937314   3.45172617   7.66764697]]
testing...
0.952

最后的测试分类准确率为0.952。

代码位置⚓︎

ch11, Level1

思考和练习⚓︎

请尝试改进参数以得到更好的分类效果，让内圈成为近似方形的边界。
